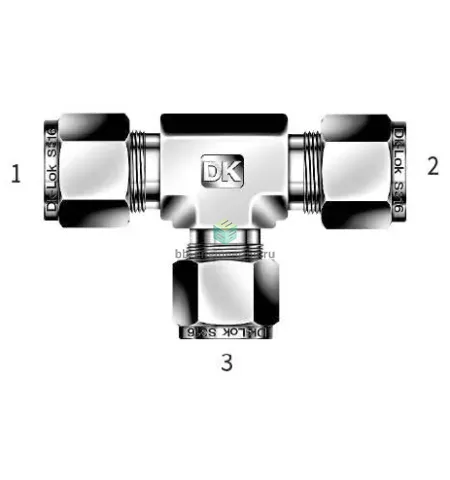

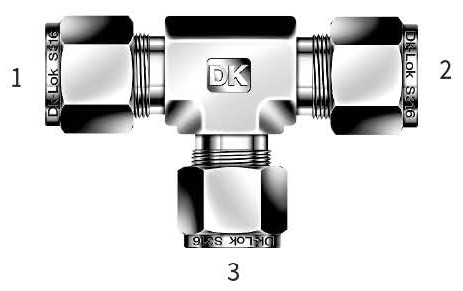

DTR8-4-8-SA DK-Lok - Тройник T-образный обжимной 1/2-1/4", нерж.

Назначение и принцип работы

Обжимной Т-образный тройник предназначен для ответвления и распределения рабочей среды в линиях инструментальной и технологической автоматики. Конструкция обеспечивает разветвление трубопроводов с переходом между каналами 1/2″ (12,7 мм) и 1/4″ (6,35 мм) при сохранении герметичности на обжимных соединениях. Уплотнение обеспечивают две пары обжимных колец (фертулы) и гайки: при затяжке кольца формируют плотный контакт с наружной поверхностью трубки, создавая металл-металл уплотнение без мягких сальников, что минимизирует вероятность протечек и подходит для газов, жидкостей и вакуума в системах КИПиА.

Ключевые особенности конструкции

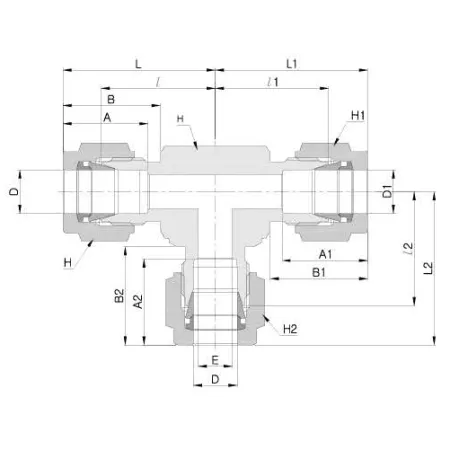

Корпус и элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Форма — тройник T-образный, тип конструкции — обжим трубки с помощью двух обжимных колец и гайки. Каналы: 1/2″—1/4″—1/2″; материал корпуса соответствует промышленным требованиям по чистоте и механической прочности. Отсутствие резьбовых уплотнений (тип уплотнения резьбы: -) делает изделие пригодным для высокотемпературных применений; ориентировочный температурный диапазон эксплутации определяется свойствами AISI 316 (приблизительно от −200 °C до +400 °C), рабочие давления зависят от диаметра и толщины стенки трубки и при классических исполнениях инструментальной арматуры могут достигать сотен бар.

Экспертные рекомендации по применению

При подборе учитывайте OD и толщину стенки трубки, материал труб и рабочие параметры; сверяйтесь с таблицами допустимых давлений производителя для конкретного размера. Перед сборкой торец трубки должен быть обрезан под 90° и зачищен без заусенцев; фертулы нельзя повторно использовать после демонтажа. Затягивайте гайки моментом, рекомендованным DK‑Lok, избегайте перетяжки — это может деформировать кольца и снизить герметичность. Не применяйте там, где требуются эластомерные уплотнения; регулярно проверяйте на вибрации и коррозионные повреждения при агрессивных средах.
