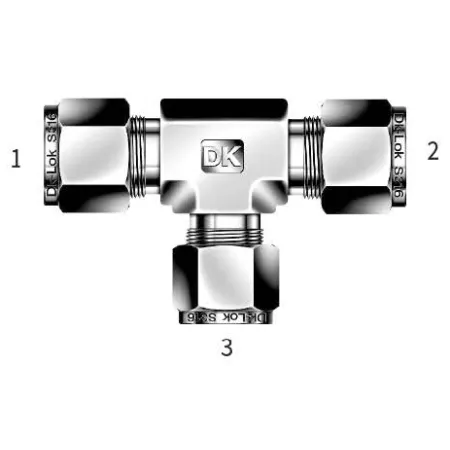

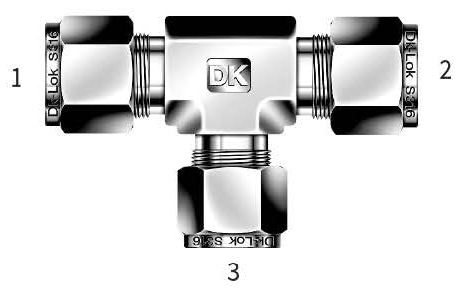

DTR8-8-6-SA DK-Lok - Тройник T-образный обжимной 1/2-3/8", нерж.

Назначение и принцип работы

Тройник T-образный обжимной служит для распределения и соединения линий технологических сред в системах КИПиА и малых трубопроводах. Соединение реализовано как обжим трубки с помощью двух обжимных колец и гайки, за счёт пластической деформации колец на трубке обеспечивается герметичность без резьбового уплотнения. Данный корпус из стальной нержавеющей AISI 316 предназначен для трубок Ø 1/2″ на двух ответвлениях и Ø 3/8″ на третьем канале, применяется для жидкостей и газов в аналитических, гидравлических и металлургических схемах.

Ключевые особенности конструкции

Конструкция — классическое DK-Lok-исполнение с двумя обжимными кольцами и гайкой; материал корпуса и колец — нержавеющая сталь (AISI 316), устойчивость к коррозии и широкому спектру агрессивных сред. Уплотнение — металлическое (без резиновых прокладок), что обеспечивает работу в широком температурном диапазоне (ориентировочно от криогенных условий до ≈+550°C) и высокое давление. Практические рабочие давления для инстр. трубок такого размера зависят от толщины стенки, ориентировочно до сотен бар (порядка 400–600 бар) при корректном выборе трубки и монтажа.

Экспертные рекомендации по применению

Подбирайте тройник по точному наружному диаметру и толщине стенки трубки; используйте только прямые, обезжиренные и снятые фаской торцы. Монтаж — ключевой фактор: затягивание гайки выполняйте согласно таблице производителя с калиброванным инструментом, избегайте повторного использования обжимных колец при демонтаже. При пневматике/газах и агрессивных средах проверяйте химическую совместимость AISI 316; для критичных режимов применяйте гидростатические испытания 1,5×рабочего давления и контролируйте металлографию трубки.
