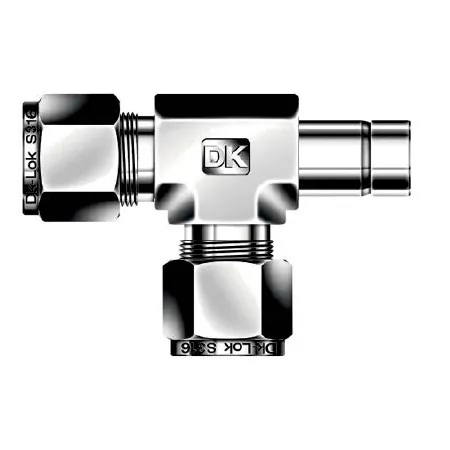

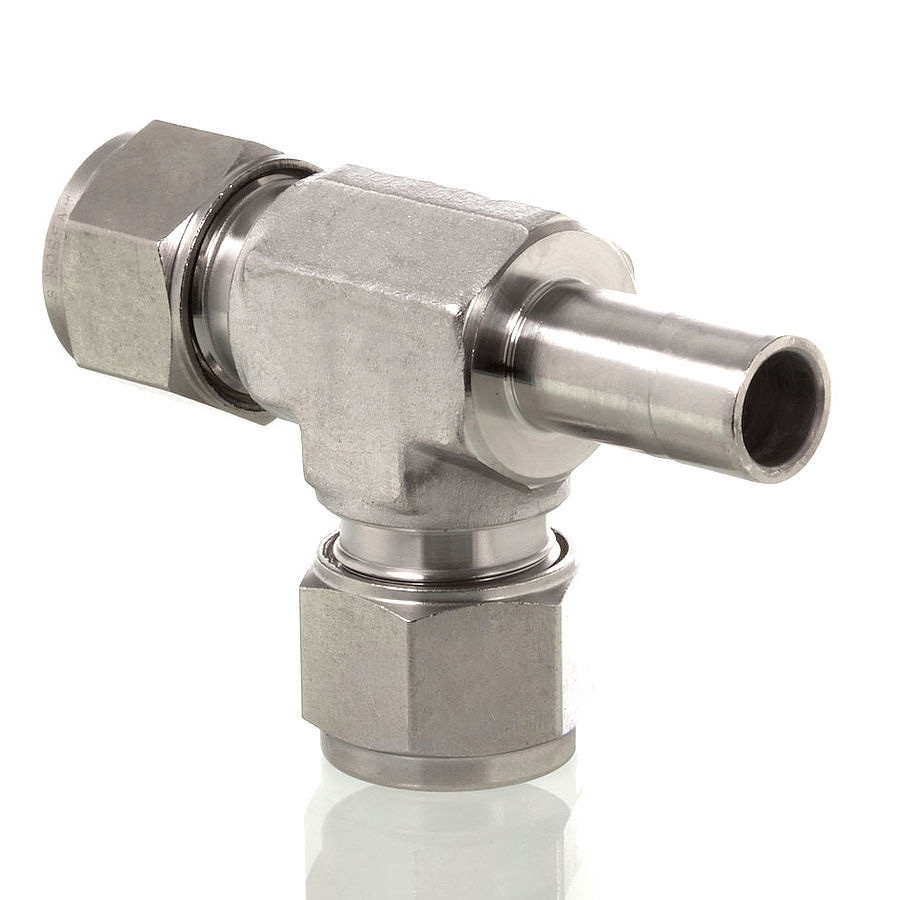

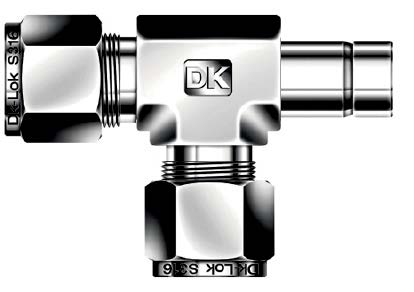

DTRA-8M-SA - Переходник T-образный угловой обжимной 8 мм-8 мм, нерж.

Назначение и принцип работы

Переходник T-образный угловой втулочный предназначен для ответвления и соединения трубных линий приборного и технологического оборудования с диаметром трубки 8 мм. Конструкция реализует разветвление потока по принципу обжимного фитинга: трубка фиксируется двухколецевой обжимной системой (две обжимные втулки + гайка), создающей металло-металлическое уплотнение без применения паковочных материалов. Применяется в системах анализа, измерения давления, топлива, гидравлики и магистралях с агрессивными средами, где требуется герметичное, виброустойчивое соединение.

Ключевые особенности конструкции

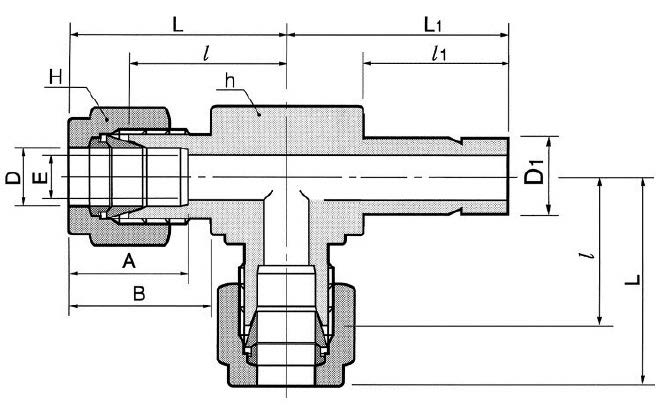

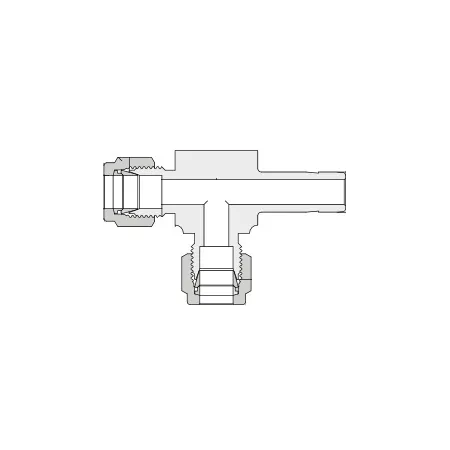

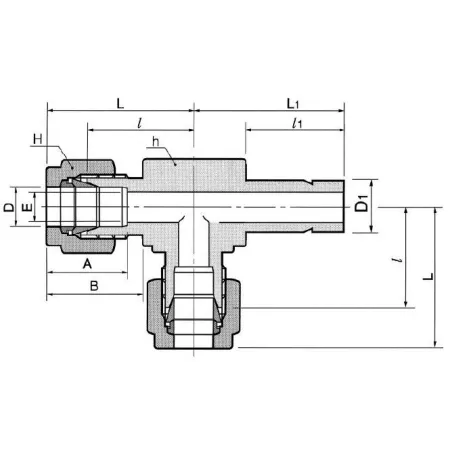

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с аналитическими жидкостями и газами. Подключения: канал 1 — трубка Ø 8 мм, канал 2 — втулка Ø 8 мм; тип конструкции — обжим трубки двумя обжимными кольцами и гайкой (без резьбового уплотнения). Типичные рабочие условия зависят от толщины стенки трубки и режима, но для AISI 316 референсные диапазоны — рабочее давление до нескольких сотен бар (зачастую до ≈400 бар при нормальных условиях) и температура от криогенных значений до нескольких сотен °C, ограниченная материалом и рабочей средой.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки и материал трубки; используйте оригинальные обжимные втулки DK-Lok. Перед монтажом очистите и перпендикулярно отрежьте трубку, удалите заусенцы, вставьте втулку до упора; затягивайте гайку рекомендованным моментом (следовать документации производителя) во избежание недостаточного или чрезмерного обжима. Проверяйте уплотнение гидростатическим или газовым испытанием на рабочем давлении, избегайте концентрированных изгибов и вибрации в зоне соединения; при агрессивных средах контролируйте совместимость по коррозии.
