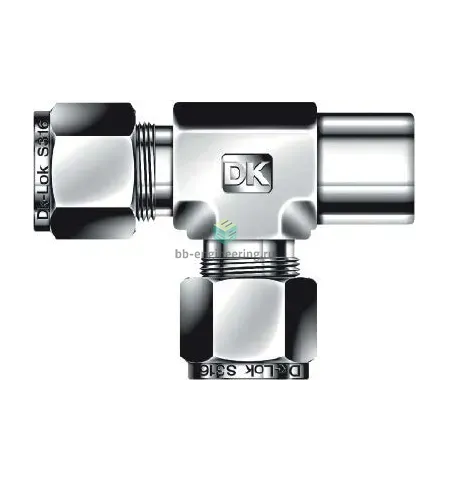

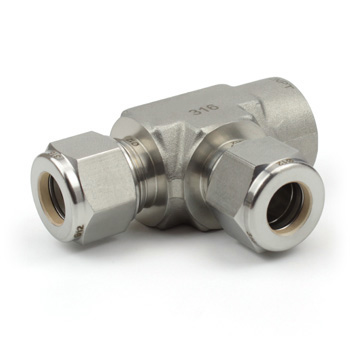

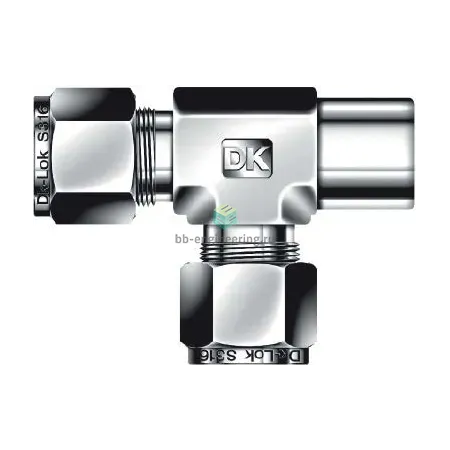

DTRF6-8N-SA DK-Lok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней NPT-резьбой и угловым обжимным ответвлением предназначен для ответвления и распределения рабочих сред в системах приборного учета, гидравлики и газоснабжения. Сочетание резьбы NPT1/2 и обжимного соединения под трубку 3/8" позволяет создавать герметичный переход между резьбовыми магистралями и трубопроводами из нержавеющей трубки. Принцип работы — механическое обжатие двух конусных обжимных колец и гайки на трубке, формирующее металлометаллическое уплотнение, при этом резьба уплотняется ФУМ-лентой для исключения течи по резьбовому соединению.

Ключевые особенности конструкции

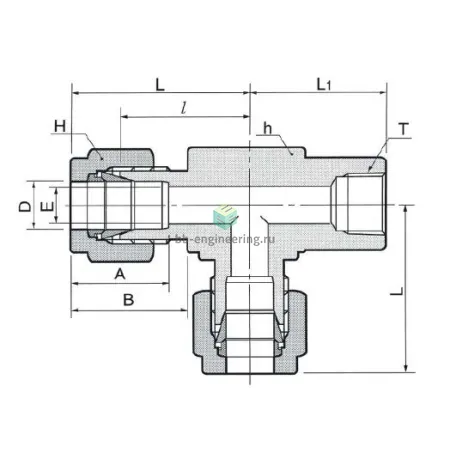

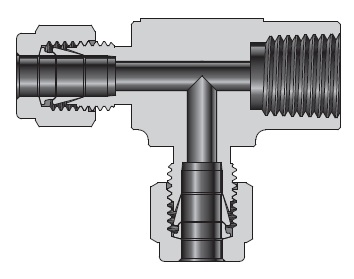

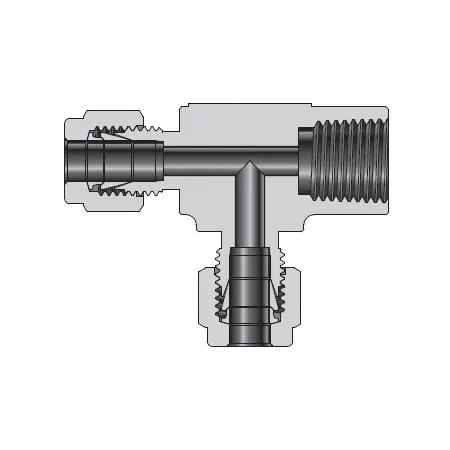

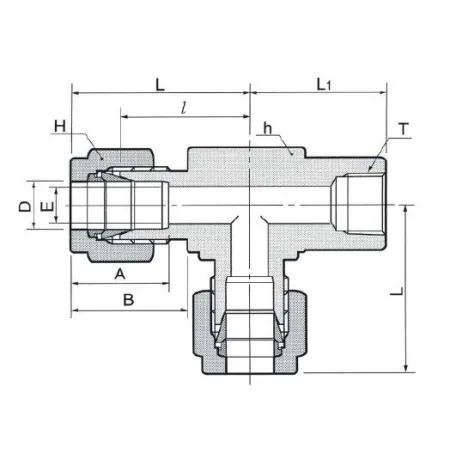

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухкольцевой обжим (ferrule+back ferrule) с гайкой для повторяемого и виброустойчивого соединения. Резьбовое уплотнение — ФУМ-лента; ответвление рассчитано на трубку 3/8", основной канал — NPT1/2. Типичные диапазоны для аналогичных изделий DK-Lok: рабочее давление на малых диаметрах достигает порядка сотен бар при комнатной температуре, рабочая температура ограничена материалами уплотнения и трубопровода; AISI 316 обеспечивает эксплуатацию в широком тепловом диапазоне и в химически активных средах.

Экспертные рекомендации по применению

Подбирайте тройник исходя из внутреннего диаметра труб и требуемого рабочего давления; перед монтажом очистите торцы труб и снимите фаску по спецификации производителя. Намотка ФУМ-ленты для NPT1/2 — 3–5 слоёв по направлению резьбы; затяжка обжимной гайки — по крутящему моменту или числу оборотов, рекомендованному для 3/8" обжимных систем, во избежание перетяжки и деформации кольца. Избегайте ударных нагрузок и циклических перегрузок без дополнительных опор; при применении в агрессивных средах проверяйте совместимость уплотнений и при необходимости используйте усиленные компаунды.
