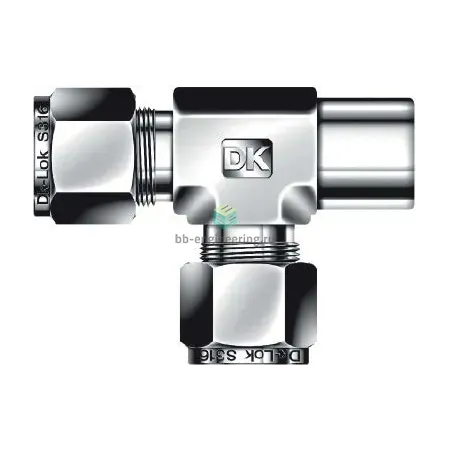

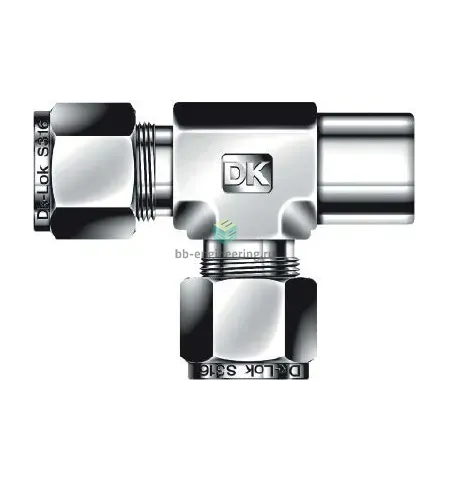

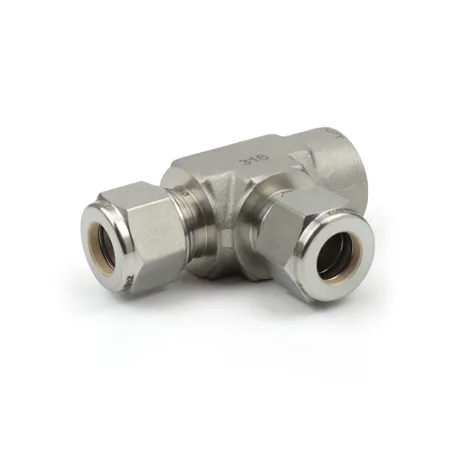

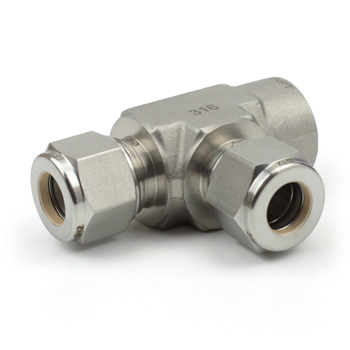

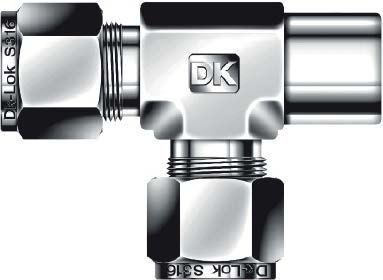

DTRF8-6N-SA DK-Lok - Тройник T-образный с внутр. резьбой угловой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней NPT‑резьбой и обжимным подключением предназначен для ответвления линий приборного, гидравлического и пневматического оборудования. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное соединение трубки Ø1/2" в одном канале и резьбовое присоединение NPT3/8 во втором и третьем каналах, что позволяет разводить среду под рабочим давлением до порядка 5000 psi (≈345 бар) в зависимости от диаметра и толщины стенки трубки. Уплотнение резьбы выполняется ФУМ‑лентой; герметичность обжима достигается механическим зажатием двух колец на нержавеющей трубке, обеспечивая надежную передачу сигнала и среды без дополнительных прокладок.

Ключевые особенности конструкции

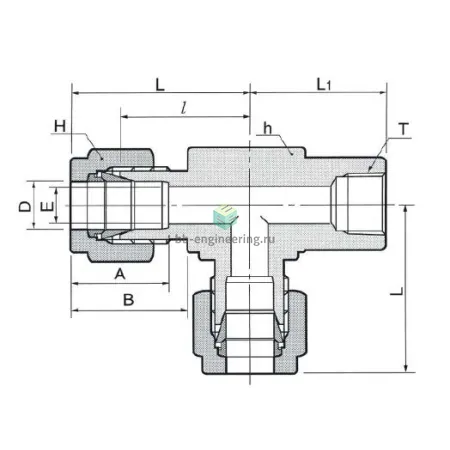

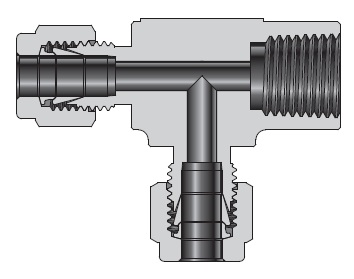

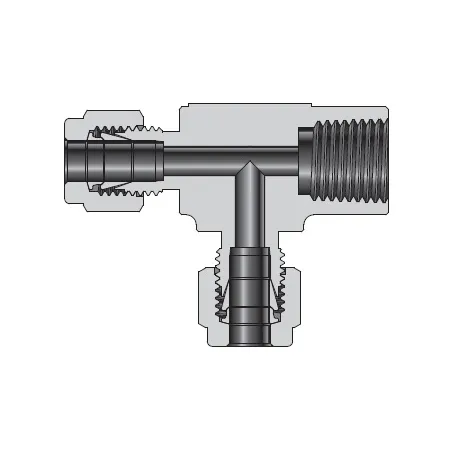

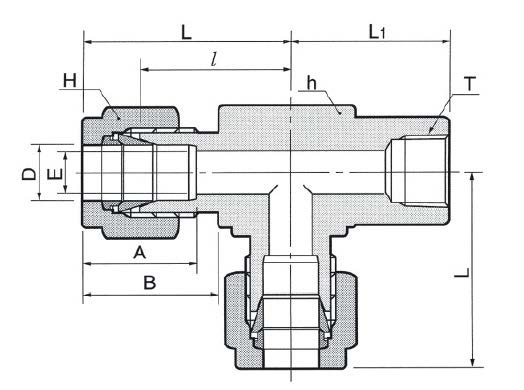

Корпус и фасонные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Конструкция — стандартный T‑тройник с внутренней NPT‑резьбой на ответвлениях и обжимной посадкой на канал трубки 1/2". Уплотнение резьбы — ФУМ‑лента, обжим — двойной ferrule‑тип (две обжимные кольца + гайка), что обеспечивает металло‑металлическую посадку и компенсирует вибрации. Рекомендуемые рабочие среды: жидкости и газы для КИПиА, гидравлика, лабораторные и технологические среды. Температурный диапазон эксплуатации ограничен материалом уплотнения при применении ФУМ‑ленты (обычно до ≈+260 °C) и эксплуатационными характеристиками трубопровода; давление зависит от трубки и монтажа — см. таблицы производителя для конкретного сечения.

Экспертные рекомендации по применению

Подбирайте тройник под конкретную трубку 1/2" с учётом толщины стенки и допуска по давлению. Перед обжимом удалите заусенцы и обеспечьте прямолинейный вход трубки; навинчивая, используйте 2–3 слоя ФУМ‑ленты на резьбу, избегая попадания в проход. Затяжку гайки выполняйте в соответствии с таблицей усилий производителя; типичная процедура — затянуть от руки и затем ключом заданное число оборотов/момент, чтобы не деформировать ferrule. Не используйте повторно деформированные обжимные кольца. При агрессивных средах и высоких температурах проверяйте совместимость ФУМ‑ленты и при необходимости применяйте уплотнения, рекомендованные DK‑Lok или эквивалентные.
