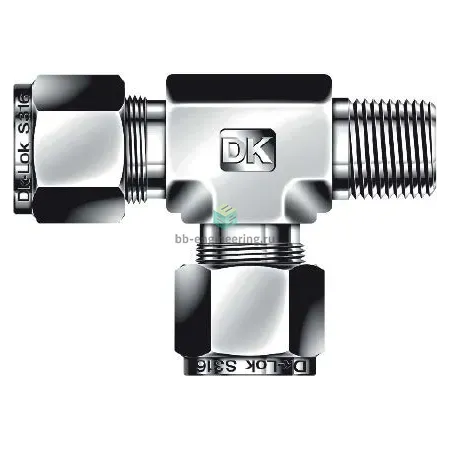

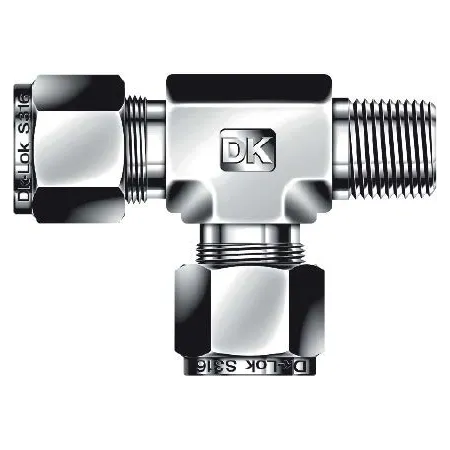

DTRM1-1N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/16-1/16", нерж.

Назначение и принцип работы

Тройник T-образный с угловой наружной резьбой NPT 1/16 и присоединением под трубку 1/16″ (Ø 1,587 мм) предназначен для ответвления и перенаправления рабочих сред в системах аналитики, приборного и технологического оборудования. Принцип работы — герметичное разделение потока с помощью классического обжима трубки двумя обжимными кольцами и гайкой; резьба уплотняется ФУМ-лентой. Конструкция обеспечивает компактное ответвление в линиях газов и жидкостей, применима в средах с низкими расходами и высокими требованиями к герметичности (инструментальные линии, лабораторные установки).

Ключевые особенности конструкции

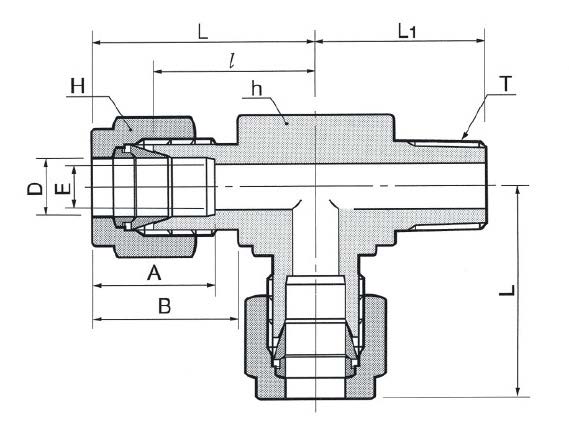

Корпус и все контактные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Обжимная конструкция — двухколечная (две обжимные гильзы + гайка) для надежной фиксации трубки 1/16″; резьбовое соединение — угловая наружная NPT 1/16, уплотнение резьбы — ФУМ-лента. Изделие рассчитано на типовые для миниатюрных гидравлических/пневматических линий давления (порядки сотен бар в зависимости от трубки и условий) и рабочие температуры, ограниченные свойствами среды и уплотнений; материал корпуса допускает эксплуатацию при повышенных температурах и в агрессивных средах, типичные диапазоны эксплуатации зависят от конкретной трубки и состава среды.

Экспертные рекомендации по применению

При подборе учитывайте OD трубки 1/16″ и совместимость материала AISI 316 с рабочей средой. Перед монтажом очистите и обезжирьте торцы, удалите заусенцы, установите обе обжимные гильзы в правильной последовательности. Резьбу уплотняйте ФУМ-лентой по рекомендации: не чрезмерно, чтобы не забивать сальники. Затяжка гайки — до посадки обжима, затем контролируемая допзатяжка (по таблице производителя); избегайте перекосов и ударных нагрузок, используйте опорные элементы на трубке при вибрации. После монтажа выполните протокольное опрессовывание и проверку на утечки при рабочем давлении.
