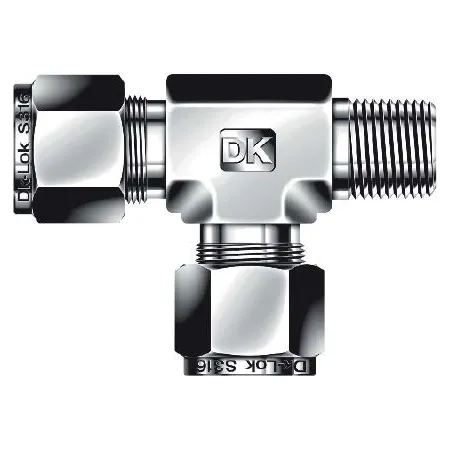

DTRM10-6N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/8-5/8", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой и угловым исполнением предназначен для отвода или разветвления рабочей среды в трубопроводах приборных и технологических систем. Конструкция обеспечивает жесткое герметичное соединение трубки Ø5/8″ на одном ответвлении и резьбовое подключение NPT3/8 на другом канале, применяемое для подключения датчиков, кранов или линий отбора. Уплотнение резьбы выполняется ФУМ-лентой, а герметизация трубки — методом обжима двумя обжимными кольцами и гайкой; при сборке торцевые поверхности контактируют через фланцевые и конусные зоны ферруров, создавая пластичную зональную герметизацию под давлением системы.

Ключевые особенности конструкции

Корпус и все контактные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах и совместимость с гидравлическими и газовыми средами. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки (двухферруровое соединение). Резьба NPT3/8 — стандарт NPT для герметизации при помощи ФУМ-ленты. Диапазон рабочих параметров зависит от толщины стенки трубки и условий эксплуатации; типично для обжимных фитингов подобного класса рабочее давление в системах низкого и высокого давления достигает порядков сотен бар (в отдельных конфигурациях — до ≈6000 psi / ~414 bar), рабочая температура при использовании ФУМ-ленты до ≈+260°C (при металлическом уплотнении — выше), минусовые температуры — до криогенных значений при правильном материале.

Экспертные рекомендации по применению

При подборе учитывайте соответствие диаметра трубки 5/8″ и резьбы NPT3/8 к средствам измерения и арматуре. Перед монтажом отрежьте трубку перпендикулярно, удалите фаску и заусенцы, установите первичную и вторичную ферруры согласно ориентации производителя. Уплотнение резьбы — ФУМ-лента для NPT; избегайте избыточного армирования ленты во избежание повреждения резьбы. Затяжку выполнять по рекомендациям DK-Lok (контрольный момент или число оборотов после ручной затяжки), проверять на герметичность давлением испытания не ниже рабочего. Избегайте перекосов и ударных нагрузок на фитинг в эксплуатации — возможна потеря герметичности ферруров и деформация AISI 316 при превышении допустимых циклических нагрузок.
