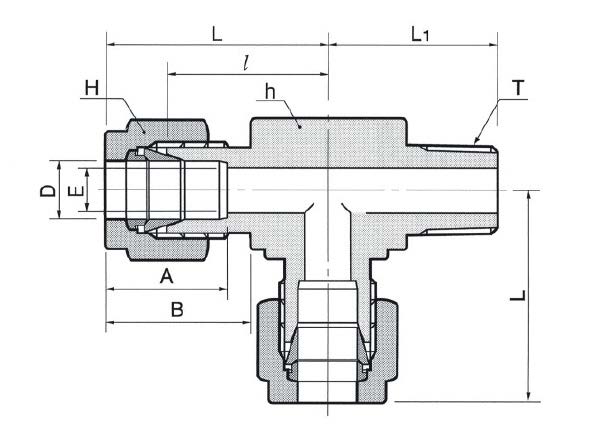

DTRM10M-4R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/4-10 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой угловой R1/4 — DTRM10M-4R-SA DK-Lok предназначен для ответвления и разветвления трубопроводов с трубкой Ø10 мм и резьбовым подключением R1/4. Принцип работы — механическое обжатие трубки двумя обжимными кольцами (фереджами) и гайкой, герметизация резьбового соединения — с помощью ФУМ-ленты. Конструкция обеспечивает герметичное подключение рабочих сред (жидкости и газы) в технологических линиях, системах КИПиА и гидропневмооборудовании, уменьшая количество уплотнений и упрощая обслуживание.

Ключевые особенности конструкции

Корпус и все контактные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Обжимная схема — два фереджа + гайка обеспечивает надежное механическое уплотнение трубки Ø10 мм без сварки. Резьба R1/4 выполняется с уплотнением ФУМ-лентой; рекомендовано применение сертифицированной ФУМ. Типичные рабочие параметры для исполнений из AISI 316: рабочее давление до ≈200 бар (в зависимости от толщины стенки трубки и условий), температурный диапазон эксплуатации примерно от −60 °C до +200 °C с учетом ограничений ФУМ. Применимо для воды, масла, сжатого воздуха, технологических газов и умеренно коррозионных сред.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и отсутствие заусенцев у трубки Ø10 мм; трубку вставлять до упора фереджа. На резьбу R1/4 применять ФУМ-ленту в 2–3 слоя, избегая попадания ленты внутрь потока. Гайку затягивать сначала вручную, затем ключом по таблице моментов затяжки производителя или на 1–1,25 оборота после посадки (контролировать герметичность). Избегать многократной разборки обжимного участка — фереджи подлежат замене при повторном монтаже. После установки провести пробное гидравлическое/пневматическое испытание и контроль утечек.
