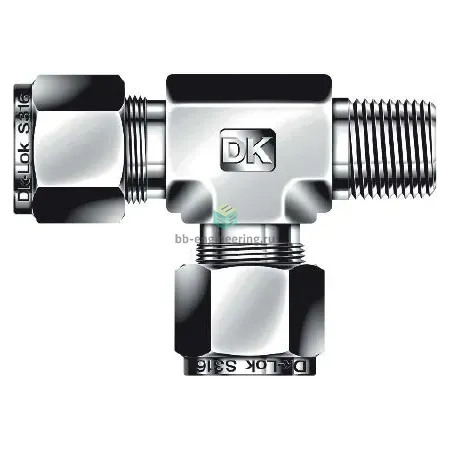

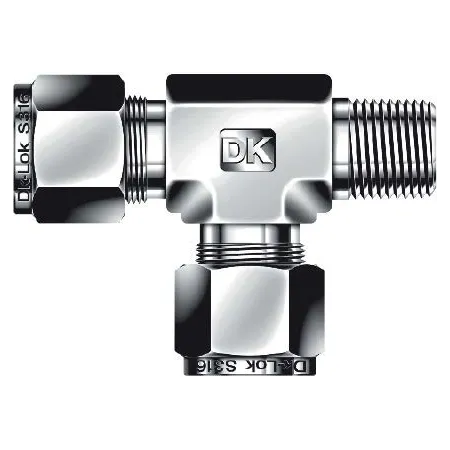

DTRM12-12N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

T‑образный тройник с наружной конической резьбой NPT 3/4″ с угловым расположением ответвления служит для разветвления и перенаправления рабочего потока в трубопроводах приборного и технологического оборудования. Конструкция обжимного типа с двумя обжимными кольцами и гайкой обеспечивает герметичное соединение трубки 3/4″ (19,05 мм) с резьбовым патрубком NPT3/4; уплотнение резьбы выполняется ФУМ‑лентой. Применяется в линиях измерительной и регулирующей арматуры для жидкостей и газов, где требуется коррозионная стойкость и высокая механическая прочность.

Ключевые особенности конструкции

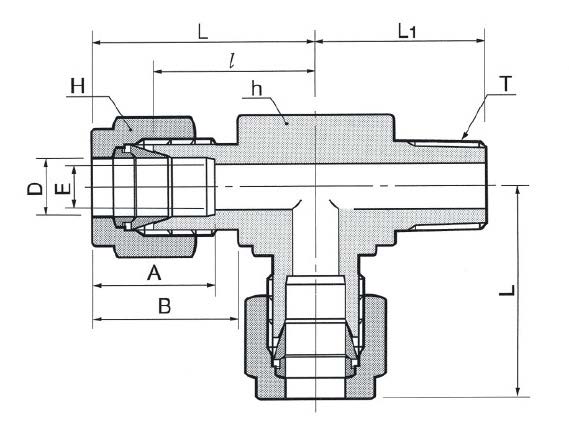

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии в агрессивных средах и совместимость с нефтепродуктами, водой, сжатыми и инертными газами. Компрессионная система с двумя коническими кольцами обеспечивает металлокерамическое уплотнение без дополнительных уплотнителей в линии трубки. Резьба NPT3/4 герметизируется ФУМ‑лентой. Типичные рабочие параметры для подобных обжимных фитингов DK‑Lok: допустимое рабочее давление порядка нескольких сотен бар в зависимости от толщины стенки трубки и условий применения; рекомендуемый температурный диапазон эксплуатации ориентировочно −60…+200 °C.

Экспертные рекомендации по применению

Перед монтажом очистите и заберегайте кромку трубки, обеспечьте полный заход трубки до упора. Уплотните резьбу ФУМ‑лентой по правилам для NPT; затяжку гайки выполняйте по таблице моментов производителя, в типовом варианте — довести до плотного контакта, затем дополнительно повернуть ключом (контролируемый допуск 1–1,5 оборота) — избегайте чрезмерной деформации колец. Не рекомендуется многократное повторное использование обжимных колец; при демонтаже заменяйте кольца для сохранения герметичности. Контролируйте режимы давления и температуры; при нестандартных средах или давлении уточняйте предельные нагрузки по документации DK‑Lok.
