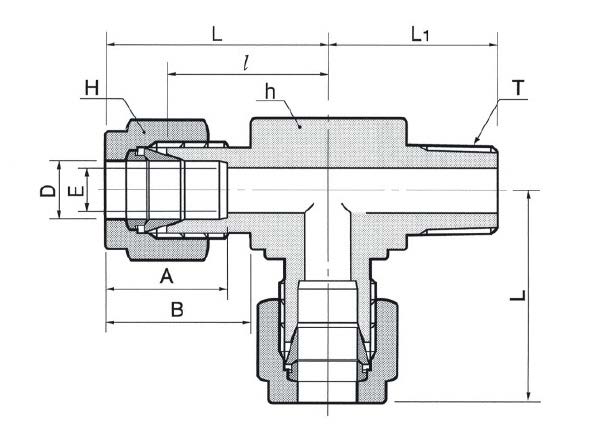

DTRM12M-6R-SA - Тройник T-образный с нар. резьбой угловой обжимной R3/8-12 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой угловой предназначен для ответвления и перенаправления технологических и аналитических потоков в системах КИПиА, гидравлики и химических линиях. Подключение комбинирует резьбовой порт R3/8 и под трубку Ø12 мм: канал 1 — R3/8, канал 2 — 12 мм. Принцип герметизации — механическое обжимное соединение двух обжимных колец и гайки на корпусе из нержавеющей стали AISI 316; резьма уплотняется ФУМ-лентой. Конструкция обеспечивает высокую уплотняющую способность при статическом и умеренно пульсирующем давлении, применима для жидких и газообразных сред в диапазоне типичных технологических температур.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Соединение — обжим трубки с двумя коническими обжимными кольцами и гайкой, что обеспечивает металло-металлическую посадку и повторную сборку при корректной установке. Для резьбового уплотнения используется ФУМ-лента. Применяемые среды: технологические и аналитические жидкости, воздух, инертные газы, многие химреагенты. Типичное рабочее давление для исполнения под трубку Ø12 мм — до ~250 бар в зависимости от толщины стенки трубки и условий; рабочая температура ориентировочно от −60 °C до +200 °C с учетом материалов уплотнений и среды; для экстремальных режимов требуется согласование с производителем.

Экспертные рекомендации по применению

Подбирайте тройник по соответствию Ø12 мм и резьбе R3/8, проверяйте толщину стенки трубки и соответствие материалам среды. Перед монтажом отрезок трубки должен быть ровно обрезан и зачищен, кромки — без заусенцев; вставляйте трубку до упора в седло и затягивайте гайку по инструкциям производителя, используя калиброванный момент или рекомендованное число оборотов. Избегайте перекоса и чрезмерного перетягивания — это источник утечек и деформации обжимных колец. При вибрации используйте опоры и гасители; при агрессивных средах и высоких температурах контролируйте состояние ФУМ-ленты и при необходимости применяйте альтернативные уплотнители. Проводите испытание давлением после монтажа и периодический осмотр в эксплуатацию.
