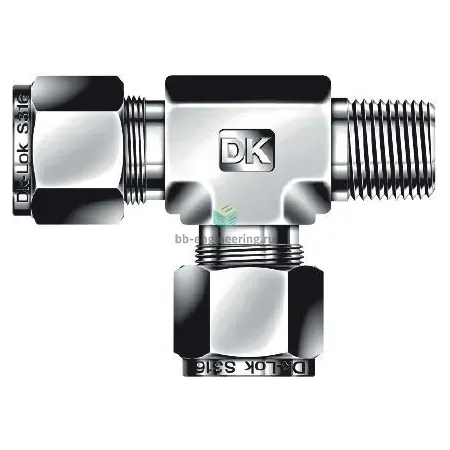

DTRM12M-8R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/2-12 мм, нерж.

Назначение и принцип работы

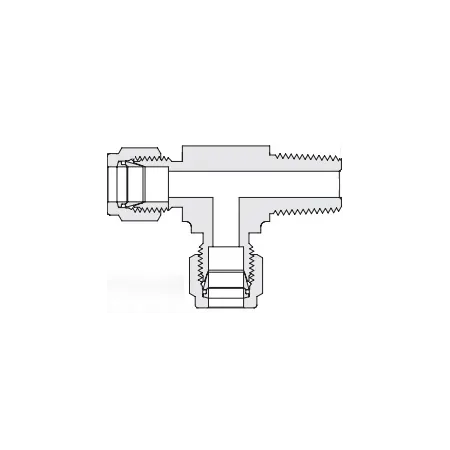

Тройник T-образный обжимной DTRM12M-8R-SA DK-Lok предназначен для организации ответвлений в линиях технологической и контрольно-измерительной арматуры, масла, газа и жидкостей в промышленности. Конструкция с одним патрубком под метрическую трубку Ø12 мм и одним резьбовым отводом R1/2 обеспечивает надежное разветвление потока при сохранении герметичности. Соединение формируется обжатием трубы двумя конусными обжимными кольцами и гайкой; уплотнение резьбы выполняют ФУМ‑лентой. Работает по механическому принципу плотного седлового зажима трубки и герметизации резьбы, исключая контакт уплотнительных кремов с рабочей средой.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из коррозионностойкой стали AISI 316, что обеспечивает химическую стойкость и эксплуатацию в агрессивных средах. Тип исполнения — обжим с двумя фурнулерами и гайкой; для резьбы — наружная R1/2, для ответвления — трубка 12 мм. Резьбу рекомендуется герметизировать ФУМ-лентой. Типичные рабочие среды: сжатый воздух, инертные газы, масла, вода, технологические жидкости. При правильном подборе толщины стенки трубки и установки изделие выдерживает промышленные давления (зависит от диаметра и стенки трубки) и температурный диапазон примерно от −60 °C до +200 °C в зависимости от применяемого уплотнения и среды.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту конца трубки, выполнить точную обрезку и фаску, затем полностью вставить трубку до упора в корпус. Не допускайте повторного использования раздавленных обжимных колец — заменяйте их при демонтаже. Наносите ФУМ-ленту аккуратно, не допуская попадания её фрагментов в линию. Затяжку выполняйте по инструкции производителя: сначала довести гайку до упора, затем выполнить рекомендованный контрольный поворот; избегайте чрезмерного усилия, которое деформирует трубку или кольца. После монтажа проведите опрессовку или испытание на герметичность. При агрессивных средах и высоких температурах учитывайте совместимость AISI 316 с рабочей средой и корректируйте интервал техобслуживания.
