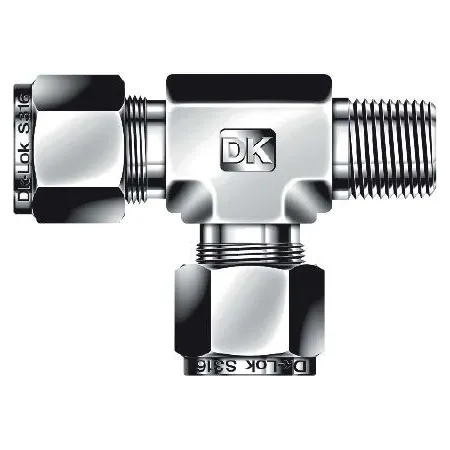

DTRM16-12N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/4-1", нерж.

Назначение и принцип работы

Тройник T-образный с угловой наружной резьбой предназначен для ветвления линий технологических трубопроводов и приборных трасс: перехода с NPT 3/4 (наружная резьба) на трубную ответвь 1″ (трубка Ø ≈25,4 мм). Принцип работы — механическое обжатие трубки двумя обжимными кольцами (феррулами) и гайкой, обеспечивающее герметизацию металлом по металлу; резьевое соединение NPT герметизируется ФУМ-лентой. Применяется в системах измерения, подачи газа, нефти, гидравлики и технологических сред с требованием коррозионной стойкости.

Ключевые особенности конструкции

Корпус и рабочие элементы — сталь нержавеющая AISI 316, устойчивы к агрессивным средам и температурным циклам. Конструкция — двухферрульная обжимная: первая феррула фиксирует трубку, вторая формирует уплотнение при закрутке гайки. Резьба NPT 3/4 — коническая, требует применения ФУМ-ленты для герметичности. Изделие рассчитано на средне–высокие давления (типично — до сотен бар, конкретное значение зависит от диаметра и толщины стенки трубки) и широкий температурный диапазон при металлическом уплотнении (ориентировочно от криогенных значений до ≈+400–450 °C при отсутствии эластомерных уплотнений).

Экспертные рекомендации по применению

Подбирайте комплект феррул/гайки под наружный диаметр 1″ трубки и толщину стенки. Перед монтажом очистите трубку и резьбу, нанесите ФУМ-ленту на NPT-машину, не перекручивайте ленту в муфту. Затягивайте гайку по рекомендациям производителя, избегая чрезмерного момента, чтобы не деформировать феррулы. После установки выполните воздушную или гидравлическую пробу на рабочее давление. Для агрессивных сред и высоких температур контролируйте совместимость уплотнений и трубки; при вибрации используйте опоры и антифрикционные элементы.
