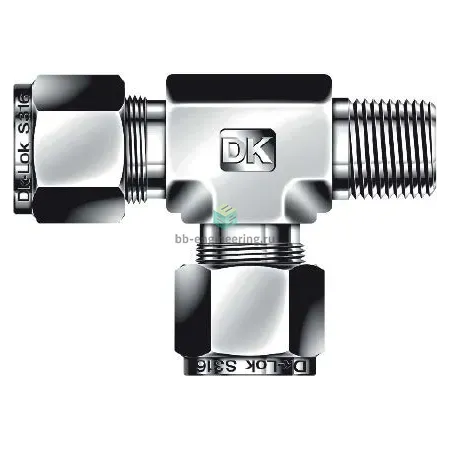

DTRM16-16N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1-1", нерж.

Назначение и принцип работы

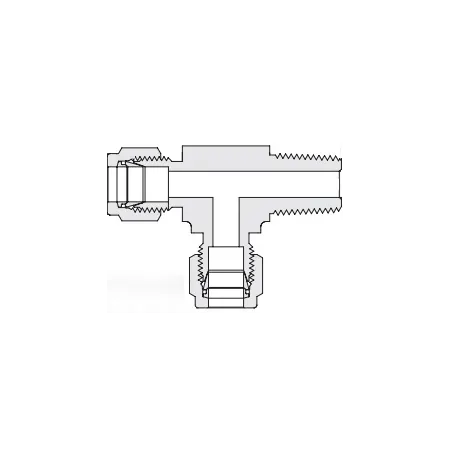

Тройник T-образный с угловой наружной резьбой NPT1-1″ предназначен для разветвления и перенаправления потоков жидкостей и газов в трубопроводах технологических систем. Конструкция сочетает резьбовое подключение NPT1 (канал 1) и обжимное подключение под трубку 1″ (канал 2): поток через резьбовой патрубок уплотняется ФУМ-лентой на резьбе, а трубное соединение фиксируется за счёт двух обжимных колец и гайки, образующих герметичное металлометаллическое уплотнение. Применяется в системах КИПиА, гидравлике, пневматике и химических линиях для DN25 (1") ответвлений, где требуется надёжное герметичное соединение.

Ключевые особенности конструкции

Корпус и детали изготовления — нержавеющая сталь AISI 316, обеспечивающая высокую коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения резьбы — ФУМ-лента; основное уплотнение трубки — двухступенчатая обжимная система (две обжимные гайки/кольца) DK‑Lok, обеспечивающая повторяемость соединения и минимальные утечки. Рабочие среды: вода, пар, масла, инертные и многие агрессивные химические среды. Температурный диапазон работы определяется материалами уплотнений и трубки (ориентировочно от −60 °C до +260 °C для PTFE-совместимых систем); рабочее давление зависит от диаметра и стенки трубки — для типичных исполнений DN25 практическое значение находится в широком интервале и требует проверки по паспорту изделия.

Экспертные рекомендации по применению

Подбирайте тройник с учётом толщины стенки и давления в системе; перед монтаже проверьте соответствие NPT1 и диаметра трубки 1″. При сборке используйте указанное количество слоёв ФУМ-ленты на резьбе, не затягивайте чрезмерно — риск повреждения резьбы и деформации обжимных колец. Для повторной сборки меняйте обжимные кольца при появлении утечек. Избегайте агрессивных сред, несовместимых с AISI 316 или выбранными уплотнениями, и проводите гидравлические испытания при давлении не выше паспортного, фиксируя испытательное время и температуру.
