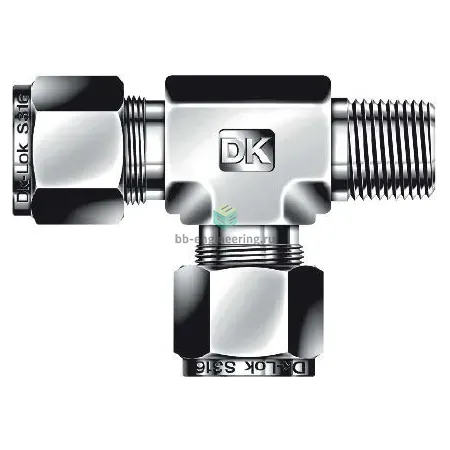

DTRM16M-12R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/4-16 мм, нерж.

Назначение и принцип работы

Тройник T-образный с угловой наружной резьбой предназначен для ответвления и коммутации трубопроводов из нержавеющей трубки Ø16 мм в технологических линиях жидкостей и газов. Подключение R3/4 — стандартная коническая наружная резьба для врезки в корпуса и переходники; канал под трубку — 16 мм. Принцип работы — механическое обжатие трубки двумя коническими обжимными кольцами и гайкой, обеспечивающее герметичное металлическое уплотнение; резьбовое соединение дополнительно уплотняется ФУМ-лентой для предотвращения утечек на резьбе.

Ключевые особенности конструкции

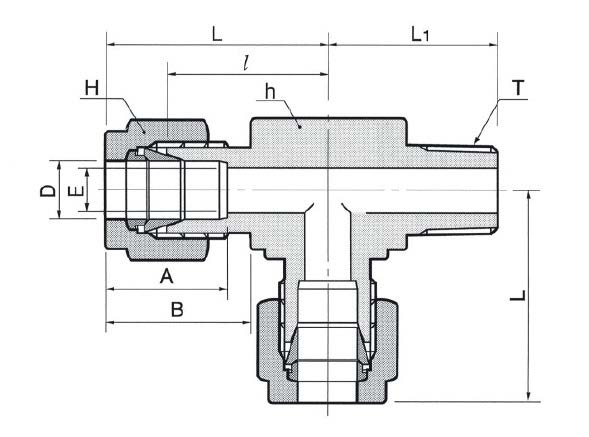

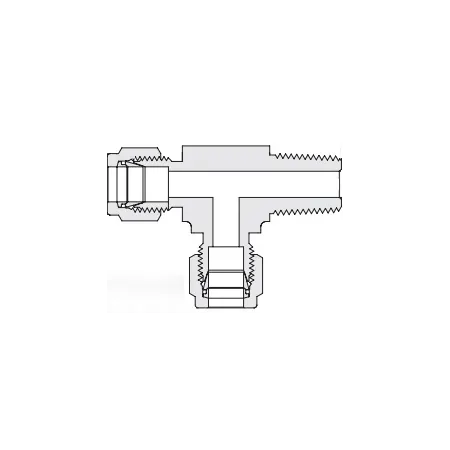

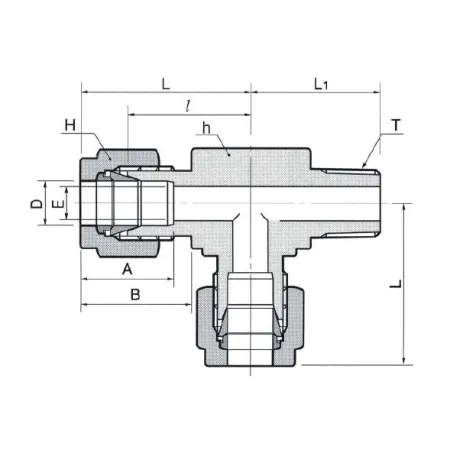

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах. Конструкция — два обжимных кольца + гайка (compression fitting) для трубки Ø16 мм и наружная резьба R3/4. Резьва уплотняется ФУМ-лентой (PTFE). Применяется в средах: вода, пар, масла, инертные и технологические газы. Рабочее давление зависит от толщины стенки трубки и условий, типично до сотен бар при правильном подборе трубки (практически до ~250–350 бар для соответствующих труб Ø16 мм); температурный диапазон ориентировочно от криогенных значений до ~+260 °C, ограничен характеристиками уплотнения ФУМ.

Экспертные рекомендации по применению

Подбирайте трубку Ø16 мм по нормам (без ершей, с прямым концом), проверяйте рекомендованную толщину стенки под рабочее давление. При монтаже используйте чистые конические поверхности, наматывайте ФУМ-ленту по направлению резьбы, затягивайте гайку по рекомендациям производителя единичным контролируемым моментом; не допускайте многократных повторных раскруток без замены обжимных колец. Проверяйте систему на герметичность при рабочем давлении и учитывайте терморасширение и совместимость среды с AISI 316 и PTFE.
