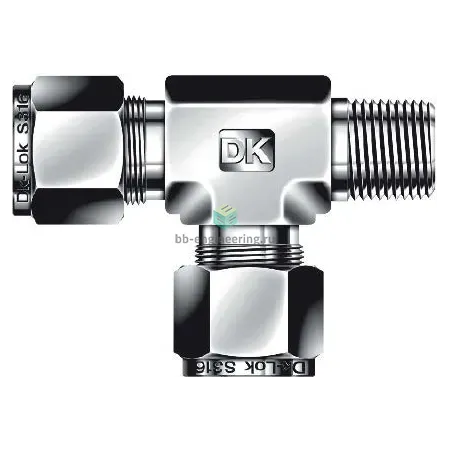

DTRM16M-6R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/8-16 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной с наружной резьбой R3/8 и присоединением под трубку Ø16 мм предназначен для ветвления линий технологических сред — жидкостей и газов в системах отбора проб, гидравлики, пневматики и КИПиА. Работает по принципу герметичного обжима трубки двумя конусными обжимными кольцами и гайкой, при этом резьевое сопряжение уплотняется ФУМ-лентой. Конструкция обеспечивает надежное металлическое уплотнение в месте обжима трубы и разъёмное резьбовое соединение для врезки в магистраль R3/8, что позволяет получать стабильный поток и проводить поверочные/контрольные операции без сварки.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Исполнение — обжим с двумя кольцами (фронтовое и тыльное) и гайкой; резьба — наружная R3/8-16; под трубку — 16 мм. Резьку рекомендуется уплотнять ФУМ-лентой (PTFE). Приспособлен для рабочих сред: вода, масла, инертные и технические газы; типичные эксплуатационные диапазоны при корректном выборе трубки и уплотнений — давления в сотни бар (практически до ≈400 бар в зависимости от диаметра и условий), температуры от примерно −50 °C до +200…+260 °C (ограничено материалами уплотнений и рабочей средой).

Экспертные рекомендации по применению

Подбирайте трубку Ø16 мм с допусками производителя и стачивайте фаску по инструкции DK‑Lok; обеспечьте глубину посадки и центровку обжимных колец перед затяжкой. Используйте рекомендованные заводские моменты затяжки для резьбы R3/8 и проверяйте герметичность пробным давлением не ниже рабочего. Избегайте перегибов и точек напряжения у места обжима, устанавливайте опоры и компенсаторы вибрации. Типичные ошибки: недостаточная глубина вставки трубки, повторный обжим без замены колец, чрезмерная затяжка резьбы — все это снижает герметичность.
