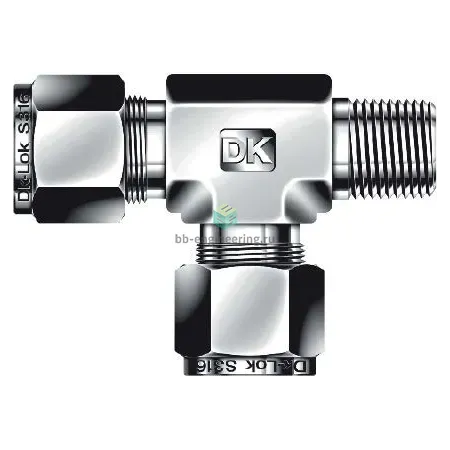

DTRM2-2N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой угловой предназначен для разветвления или подключения отвода в трубопроводах, системах измерений и контрольно-измерительной аппаратуры. Конструкция обеспечивает герметичное соединение между NPT1/8 (наружная резьба) и ответвлением под трубку 1/8″ (Ø≈3,175 мм) с помощью обжимных колец и гайки; резьба уплотняется ФУМ-лентой (PTFE). Принцип работы — механический обжим двух конических обжимных колец на торец трубки при затяжке гайки, что обеспечивает металлическое уплотнение и устойчивость к вибрациям и перепадам давления.

Ключевые особенности конструкции

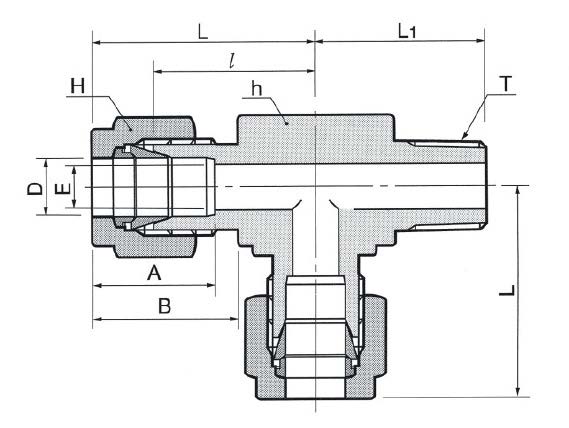

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Двухфланцевая обжимная система гарантирует надежность на трубках 1/8″ без дополнительных уплотнителей. Резьба NPT1/8 уплотняется ФУМ-лентой по стандартной практике. Рекомендуемые эксплуатационные пределы: рабочее давление до ~400 бар (≈5800 psi) при комнатной температуре и температурный диапазон ориентировочно −60…+200 °C в зависимости от среды; при критичных средах уточнить материалы и сертификации.

Экспертные рекомендации по применению

Перед монтажом очистите и фаскуйте торец трубки, используйте новые обжимные кольца при повторных сборках; затяжку производить по рекомендациям производителя, избегая перекрута гайки. Наносите ФУМ-ленту на NPT в 2–3 витка по направлению резьбы, не превышайте допустимое давление и температуру среды. Избегайте применения при агрессивных средах без уточнения совместимости с AISI 316 и проводите инспекцию уплотнений при циклических нагрузках и вибрации.
