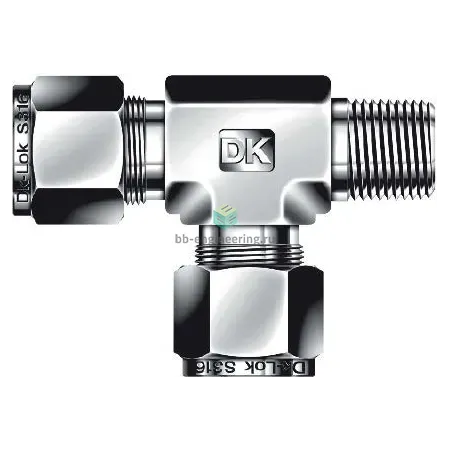

DTRM20M-12R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/4-20 мм, нерж.

Назначение и принцип работы

Тройник T-образный с нарезной угловой резьбой служит для ответвления ветви трубопровода 20 мм на резьбовое подключение R3/4. Конструкция обжимного фитинга с двумя обжимными кольцами и гайкой обеспечивает герметичное металлическое уплотнение трубки при механическом сжатии колец при закрутке. Резьба уплотняется ФУМ-лентой (PTFE) для предотвращения подсоса газов и протечек в резьбовом соединении. Применяется в системах технологического контроля, гидравлике, пневматике и системах передачи сред, где требуется коррозионная стойкость и надёжное ветвление потока.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами. Подключения: канал 1 — R3/4 (наружная/внутренняя резьба), канал 2 — трубка Ø 20 мм. Тип уплотнения резьбы — ФУМ-лента (PTFE). Диапазоны эксплуатации зависят от стенки трубки и условий: ориентировочно рабочее давление до 200–250 бар для типичных труб 20 мм и температура при использовании ФУМ до +260 °C (сам металл выдерживает более высокие температуры, но уплотнение ограничено).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отрезанную и обезжиренную трубку Ø20 мм, удалить фаску и заусенцы. Нанести ФУМ-ленту на резьбу, использовать два ключа: удерживать корпус и затягивать гайку до посадки колец, затем финальная доводка по табличным моментам производителя. Избегать чрезмерного закручивания и повторных монтажей без замены уплотнителей. После установки провести гидравлическое/газовое опрессовывание и контроль на утечки. Подбирать толщину стенки трубки и материал по давлению и среде, опираться на таблицы допустимых нагрузок AISI 316.
