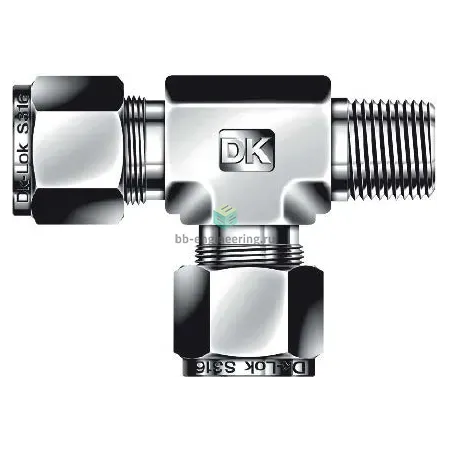

DTRM25M-12R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/4-25 мм, нерж.

Назначение и принцип работы

Тройник T-образный с угловой наружной резьбой DTRM25M-12R-SA применяется для ответвления трубопроводов в системах контрольно-измерительной, гидравлической и пневматической арматуры, где требуется надёжное соединение трубки Ø25 мм с резьбовым ответвлением R3/4. Принцип работы — обжатие трубки двумя обжимными кольцами и гайкой, формирующее металлометаллическое уплотнение на трубке; резьбовой отвод уплотняется ФУМ-лентой (PTFE) для герметичности при резьбовом соединении. Конструкция обеспечивает минимальные внутренние утечки и стабильность геометрии канала при вибрации и перепадах давления.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими жидкостями и газами. Конструкция — обжимной фитинг DK-Lok с двумя обжимными кольцами (ferrules) и гайкой; канал №1 — резьба R3/4, канал №2 — трубка 25 мм. Тип уплотнения резьбы — ФУМ-лента. Рекомендуемый диапазон рабочих давлений типичных обжимных фитингов этой серии — до сотен бар в зависимости от длины и толщины стенки трубки; эксплуатационная температура от примерно −60 °C до +260 °C при использовании PTFE-уплотнений и AISI 316.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную, очищенную и обточенную торцовую кромку трубки Ø25 мм, установить обе обжимные втулки и затянуть гайку по рекомендованной последовательности производителя, избегая перетяжки. На резьбу R3/4 наносить ФУМ-ленту с перекрытием на 2–3 витка, не закладывая ленты вовнутрь канала. При пуске — выполнять гидравлическую пробу на рабочее давление с контролем утечек. Избегать перекомпенсации термоусадкой и ударных нагрузок, применять опоры и виброгашение в трассе; при агрессивных средах проверять совместимость PTFE и материалов уплотнений.
