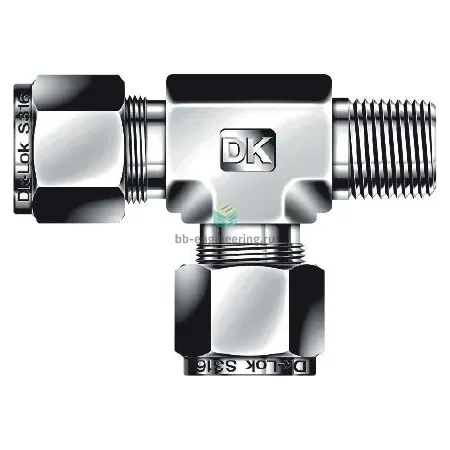

DTRM32-32N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT2-2", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой и компрессионным присоединением предназначен для разветвления и переключения технологических линий рабочих сред (газы, жидкости, гидравлические и приборные коммуникации) в системах управления и учёта. Принцип работы — герметичное соединение трубки диаметра 2" с двумя обжимными кольцами и гайкой на одном ответвлении и уплотнённая резьбовая развёртка NPT2 на другом; резьба дополнительно уплотняется ФУМ-лентой. Конструкция позволяет быстро монтировать съёмные ответвления при минимальном риске утечек и при необходимости обслуживать участок без демонтажа магистрали.

Ключевые особенности конструкции

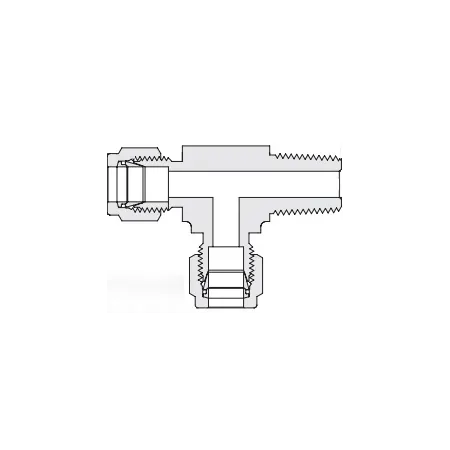

Корпус и функциональные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и диапазон рабочих температур возможных до сотен °C. Соединение — обжимная конструкция с двумя фланговыми (стопорной и упорной) обжимными кольцами; резьба NPT2 типовая коническая трубная. Резьвое уплотнение — ФУМ-лента; для высокотемпературных или агрессивных сред рекомендуется использовать подходящие герметики. Рабочее давление зависит от диаметра и толщины стенки трубки; при типичных приборах и подходящих трубах эксплуатационные значения могут достигать порядка 6000 psi (≈414 bar), но конкретная допустимая нагрузка определяется по таблицам производителя и условиям монтажа.

Экспертные рекомендации по применению

Перед монтажом подобрать трубку 2" с соответствующей толщиной стенки и проконсультироваться с таблицей предельных давлений DK‑Lok. Очистить торец и посадочные поверхности, установить оба обжимных кольца согласно порядку (стопорное ближе к корпусу), применять рекомендованный момент затяжки и ФУМ-ленту на резьбу NPT2. Избегать перетяжки гайки и резкого циклического термонагружения; обеспечить опорные скобы для 2" магистрали. После сборки провести гидро- или пневмоконтроль герметичности. Для агрессивных сред или температур >260 °C заменить ФУМ на подходящий компаунд и учитывать совместимость AISI 316 с рабочей средой (хлориды — риск межкристаллитной коррозии).
