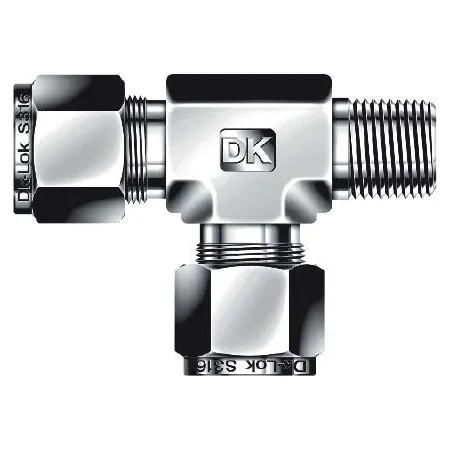

DTRM4-6N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/8-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой угловой DTRM4-6N-SA предназначен для ответвления и перенаправления технологических сред в трубных системах инструментального и технологического оборудования. Выполнен для перехода с резьбового соединения NPT3/8 (наружная резьба) на обжимное подключение трубки 1/4″ (6,35 мм OD) с двухсторонней системой обжима (две опрессовочные гильзы и гайка). Работает по принципу металлического обжимного уплотнения: трубка фиксируется гильзами при затяжке гайки, а резьбовое соединение герметизируется ФУМ-лентой.

Ключевые особенности конструкции

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим с двумя колечками (ферьулами) и гайкой, без эластомерных уплотнений в основном сечении, обеспечивает металлическое герметичное соединение. Резьба NPT3/8 уплотняется ФУМ-лентой, допустимые рабочие среды: газ, воздух, вода, технологические жидкости и масло. Типичное практическое рабочее давление для системы с трубкой 1/4″ — до ≈420 bar (≈6000 psi) при комнатной температуре; ориентировочная рабочая температура от −60 °C до +200 °C, ограничения зависят от толщины стенки трубки и применённого уплотнения.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и требуемое давление: для высоких давлений используйте трубку с соответствующим допуском. Перед сборкой нанесите ФУМ-ленту на резьбу NPT3/8, избегая попадания ленты внутрь трубопровода; затягивайте гайку обжима моментом, рекомендованным производителем, чтобы не деформировать гильзы. Проверяйте утечки после первого пуска при поэтапном повышении давления; избегайте многократного повторного использования гильз — при демонтаже заменяйте ферьулы и гайку при признаках износа. Не превышайте указанные рабочие параметры и учитывайте термальное расширение при температурных перепадах.
