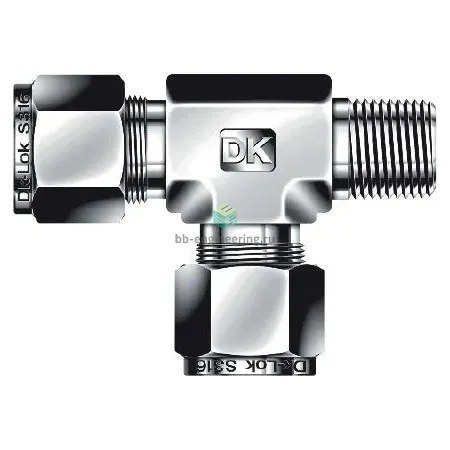

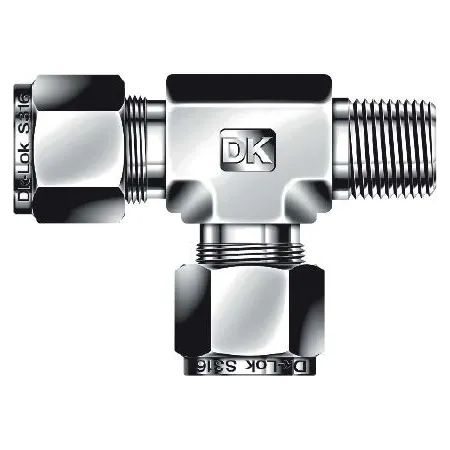

DTRM5-4N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-5/16", нерж.

Назначение и принцип работы

Тройник T-образный с наружной угловой резьбой NPT 1/4 и двумя обжимными ответвлениями под трубку 5/16" предназначен для разведения технологических сред в линиях измерения и контроля (газ, воздух, жидкость, гидравлика). Принцип работы — разветвление потока через цельноточёный корпус из нержавеющей стали AISI 316 с герметизацией трубки двумя коническими обжимными кольцами и гайкой; резьба герметизируется ФУМ-лентой. Применяется в системах давления и вакуума при монтаже к приборам и трубопроводам с коннекторами NPT.

Ключевые особенности конструкции

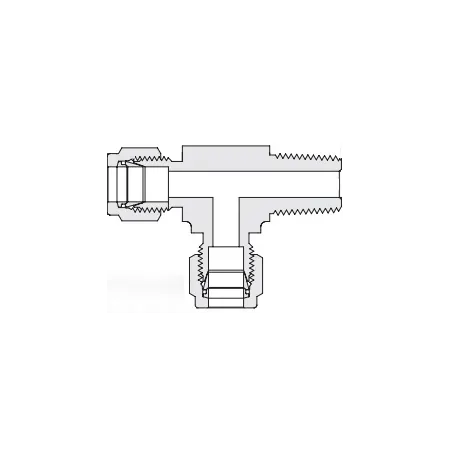

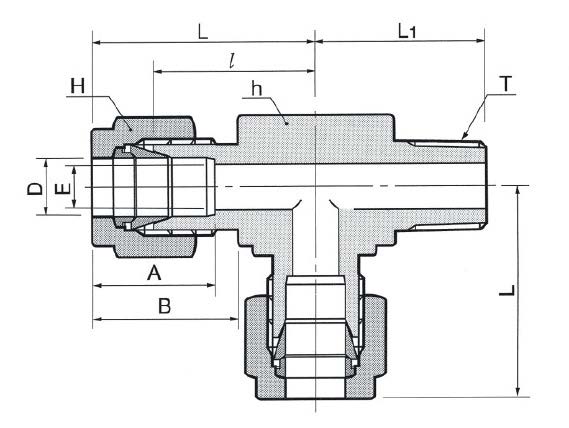

Корпус и фурнитура — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухфerrулловый обжим (две обжимных кольца + гайка) для надёжного металлического уплотнения трубки Ø5/16". Резьба NPT 1/4 уплотняется ФУМ-лентой. Рабочие параметры зависят от диаметра и стенки трубки; по данным производителя для аналогичных фитингов допустимое рабочее давление достигает сотен бар (в узких размерах — до ≈6000 psi / 413 bar), температурный диапазон эксплуатации зависит от среды и уплотнителей (практически — от приближенно −60 °C до +400 °C для металлокомбинаций).

Экспертные рекомендации по применению

Подбирать фитинг с учётом толщины стенки и материала трубки; перед сборкой срез должен быть прямой и без заусенцев. Наносить ФУМ-ленту на резьбу NPT по направлению завинчивания, не использовать жидкие герметики, несовместимые с процессом. Момент затяжки: затянуть от руки, затем ключом до плотного вкручивания и контролируемой прижимающей силы — избегать чрезмерной перегрузки, чтобы не деформировать фerrулы. После монтажа проводить пробное опрессование и проверку на вытекание при рабочем давлении.
