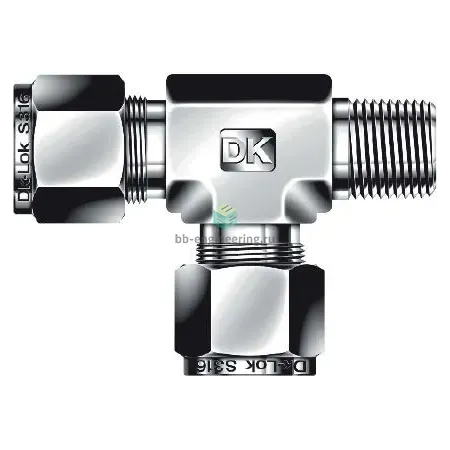

DTRM5-6N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/8-5/16", нерж.

Назначение и принцип работы

Угловой тройник T-образного типа с наружной резьбой и обжимными соединениями предназначен для развилки инструментальных линий и присоединения участков трубопровода к резьбовым портам NPT в системах измерения, контроля и малых гидравлических трактах. Сохраняя герметичность за счёт двух обжимных колец и гайки, изделие обеспечивает металлометаллическое уплотнение трубки Ø 5/16" (≈7,94 мм) на одном канале и резьбовое соединение NPT 3/8" на другом. Резьба дополнительно уплотняется ФУМ-лентой для достижения нормативных утечек в инженерных системах.

Ключевые особенности конструкции

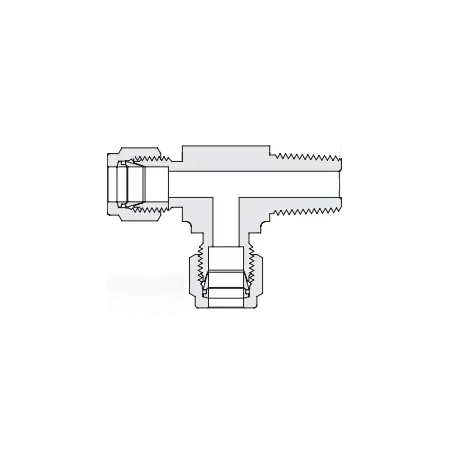

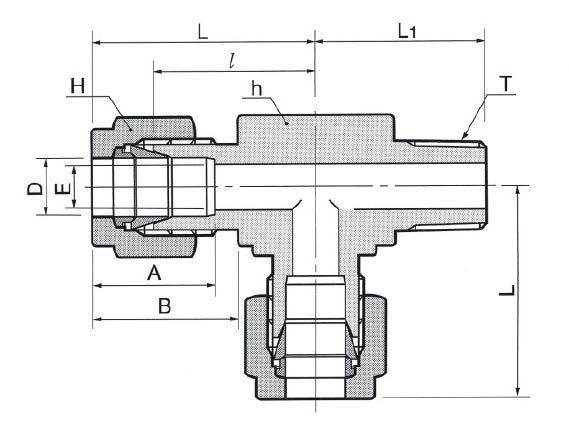

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — классическая DK-Lok: две конические обжимные гильзы и гайка, обеспечивающие повторяемую герметизацию без уплотнительных резинок. Подходит для жидкостей и газов (инструментальные газы, гидравлические масла, вода, инертные среды). Типичные эксплуатационные диапазоны для подобных фитингов: рабочее давление до уровня, соответствующего классу трубки и толщине стенки (в типичных конфигурациях — сотни бар; окончательная величина определяется по справочным таблицам производителя), температурный диапазон примерно от −196 °C до +400 °C в зависимости от среды и исполнения.

Экспертные рекомендации по применению

При подборе учитывайте диаметр 5/16" трубки и резьбу NPT 3/8", сверяйте давление с таблицами DK‑Lok для конкретной стенки трубки. Перед монтажом обеспечьте чистую и ровную торцовую кромку трубки, правильную длину захода в фитинг и последовательное затяжение: сначала надели гильзы и гайку, затем уплотнить металлометаллически по инструкции производителя, избегая перекоса. На наружную резьбу наносите ФУМ-ленту в несколько витков по направлению заворачивания; не используйте герметики, несовместимые с рабочей средой. После монтажа выполните пробное давление и контроль на утечки. Избегайте циклических перегрузок и вибрации без дополнительной фиксации трубопроводов.
