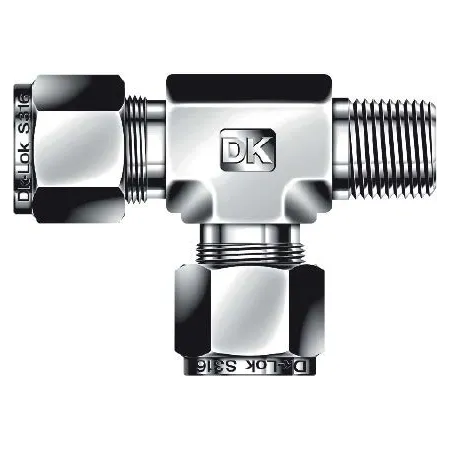

DTRM6-12N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/4-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой угловой применяют для ответвления технологических линий в приборах и системах КИПиА, гидравлических и пневматических магистралях. Конструкция обеспечивает соединение магистрали с резьбовым входом NPT3/4 (канал 1) и отводом под трубку 3/8″ (канал 2) посредством обжима двух обжимных колец и гайки. Уплотнение резьбы выполняется ФУМ-лентой, а герметизация трубки — за счёт металлических обжимных колец, что обеспечивает надёжность при измерениях давления, отборах проб и разводке сигналов в диапазоне рабочих давлений, типично до нескольких сотен бар (зависит от диаметра трубки и толщины стенки).

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая, стойкая к коррозии и агрессивным средам. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (double ferrule), что обеспечивает металл-металл герметизацию без эластичных уплотнений в зоне трубки. Резьба NPT3/4 уплотняется ФУМ-лентой. Применимы рабочие среды: нейтральные и агрессивные газы, вода, гидравлические и смазочные масла, топливные смеси. Типичный температурный диапазон эксплуатации — приблизительно от −50 °C до +200 °C (зависит от среды и применяемых дополнительных уплотнений); рабочее давление определяется параметрами трубки и может достигать значений порядка тысяч psi при корректном подборе трубки и монтажа.

Экспертные рекомендации по применению

При подборе согласуйте давление и толщину стенки трубки 3/8″ с указанными рабочими параметрами; используйте AISI 316 для коррозионных сред. Монтаж: торец трубки ровно обрезать, удалить заусенцы, вставить в обжимное соединение до упора; уплотнить резьбу NPT ФУМ-лентой. Затягивание: гайку сначала от руки, затем ключом 1–1,25 оборота после упора (или по инструкциям производителя) — избегать перетяжки. Обязательно предусмотреть опоры и защиту от вибрации, проверять на утечки после первого давления. Не применять уплотняющие пасты в зоне обжима, контролировать совместимость с рабочей средой и температурой.
