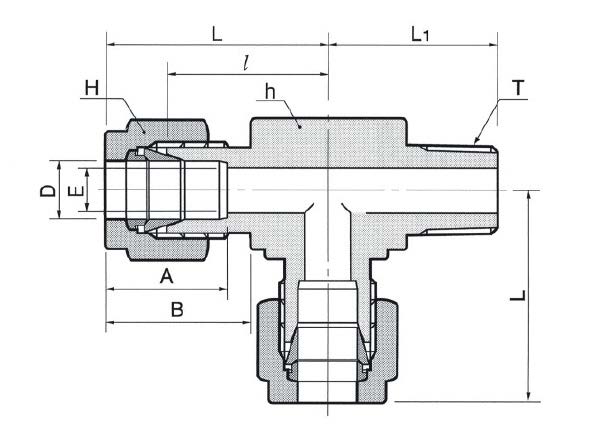

DTRM6-4R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/4-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой угловой применяется для ответвления линий технологических и измерительных трубопроводов в системах КИПиА, гидравлики и пневматики. Подключение R1/4 (резьба R — коническая BSPT) служит для ввода/вывода по резьбовому каналу, второй ответвленный канал рассчитан на обжимную трубку 3/8" (9,525 мм). Принцип работы основан на обжимном соединении с двумя обжимными кольцами и гайкой — при затяжке гайки переднее и заднее кольца деформируются и обеспечивают металлото-металлическое уплотнение трубки, а резьба герметизируется ФУМ-лентой (PTFE).

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Конструкция: два обжимных кольца + гайка (обжимное исполнение DK‑Lok), уплотнение резьбы — ФУМ-лента. Применяется для рабочих сред: технические и инертные газы, масла, теплоносители и жидкости умеренно агрессивного характера. Типичные рабочие параметры зависят от толщины стенки трубки и условий монтажа; ориентировочно давление эксплуатации до ≈400 бар (в зависимости от диаметра/стенки трубки и режима) и температурный диапазон от ≈-60 °C до ≈+350 °C (ограничение по температуре полностью зависит от используемого уплотнения; ФУМ-лента эффективна до ≈+260 °C).

Экспертные рекомендации по применению

Подбирайте тройник с учетом наружного диаметра и толщины стенки трубки 3/8" (9,525 мм). Перед монтажом удаляйте заусенцы и обезжиривайте торец трубки, контролируйте правильную посадку заднего и переднего кольца. Резьбу уплотняйте только ФУМ-лентой по рекомендованной технологии, избегайте применения паст с растворителями. Затягивайте гайку и резьбовое соединение упругим моментом до упора по инструкции производителя, после сборки выполняйте пробное опрессовывание при пониженном давлении и проверку на течь. Не допускайте многократных демонтажей без замены обжимных колец и контролируйте критические режимы вибрации и ударных нагрузок.
