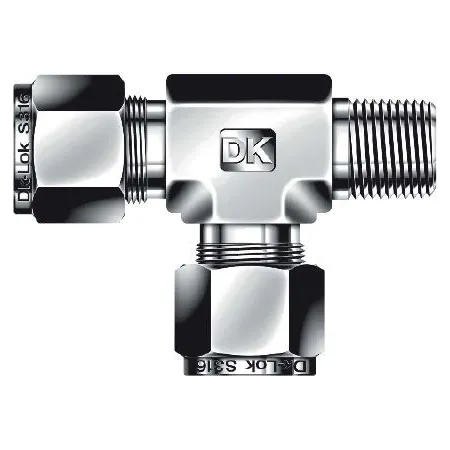

DTRM6-8N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой угловой предназначен для ответвления трубопроводов в системах измерения, управления и подачи рабочих сред. Устройство соединяет резьбовой порт NPT1/2 и линию под трубку 3/8″ (9,52 мм) с помощью обжимного соединения на основе двух обжимных колец и гайки; резьвое уплотнение выполняется ФУМ-лентой. Принцип работы — герметичное механическое зажатие трубки двойной конусной системой феррулов при совместной герметизации резьбы на NPT-переходе.

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, общая группа материала — сталь нержавеющая, обеспечивающая коррозионную стойкость и совместимость с агрессивными средами (вода, масла, нейтральные химреагенты, сжатый воздух). Уплотнение резьбы — ФУМ-лента; конструкция — двойной феррулевой обжим, повышающая виброустойчивость и повторяемость соединения. Рабочее давление в типичных применениях для таких размеров достигает до ≈400 бар (≈5800 psi) в зависимости от толщины стенки трубки и схемы крепления; допустимый температурный диапазон при применении ФУМ-ленты ориентировочно от −60 °C до +200…+260 °C (кратковременно).

Экспертные рекомендации по применению

Резку трубки выполнять ровно, без заусенцев; перед сборкой очистить контактные поверхности. Сборка: завести трубку в фитинг до упора, затянуть гайку вручную и довести ключом, обычно 1–1,5 оборота после ручной посадки (см. таблицу моментов производителя для точной затяжки). ФУМ-ленту наносить аккуратно, избегая попадания в трубопровод; не использовать герметики на обжимной зоне. Избегать перетяжки — это ведёт к деформации феррулов и потере герметичности. При агрессивных средах и высоких температурах проверять совместимость материала AISI 316 и применять контрольные испытания на давлении и температуре перед вводом в эксплуатацию.
