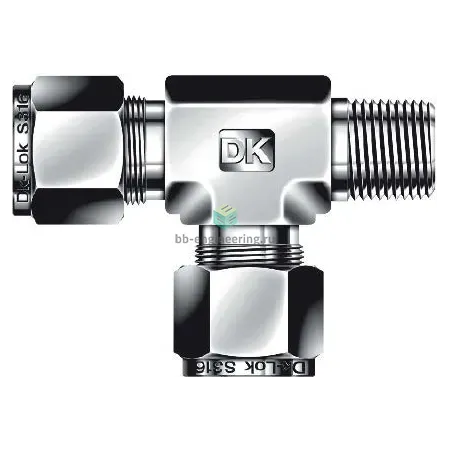

DTRM6M-4R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/4-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с конической наружной резьбой R1/4 и ответным подключением для трубки 6 мм предназначен для разветвления технологических линий при передаче жидкостей и газов в трубопроводах малого диаметра. Конструкция обжимного типа с двумя обжимными кольцами и гайкой обеспечивает герметичное механическое соединение трубки Ø6 мм без сварки. Резьвое сопряжение уплотняется ФУМ-лентой, что обеспечивает герметичность при рабочих давлениях типично до ≈400 бар при комнатной температуре и эксплуатации в диапазоне температур примерно от −60 °C до +260 °C.

Ключевые особенности конструкции

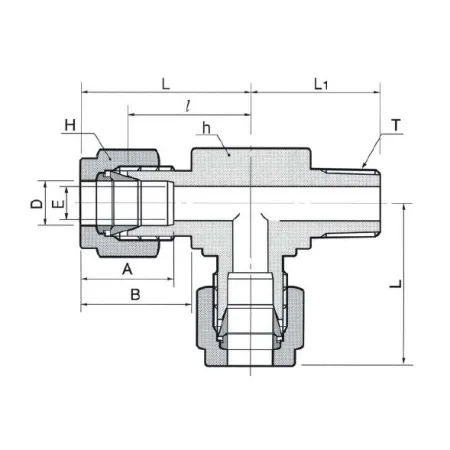

Корпус выполнен из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Обжимная система — две калиброванные обжимные гильзы и гайка — фиксирует трубку механически, исключая текучие уплотнители внутри трубопровода. Резьба R1/4 соответствует коническому трубному стандарту (ISO 7‑1), герметизация — ФУМ-лента. Применимо для гидравлических систем, технических газов, топлива и теплоносителей; AISI 316 рекомендует использование в средах с повышенной коррозионной нагрузкой. При повышенных температурах давление следует пересчитывать по коэффициенту допуска материала.

Экспертные рекомендации по применению

Для надежной работы используйте трубку Ø6 мм с рекомендованной толщиной стенки и очищенным от заусенцев торцом. При монтаже нанесите ФУМ-ленту на коническую резьбу, не допускайте попадания ленты внутрь трубопровода. Обжим выполняется последовательным затяжением: предварительная посадка вручную, окончательная — ключом согласно таблице моментов производителя; избегайте перетяжки и повторного использования обжимных колец. Проверяйте соединения на герметичность под давлением и защищайте от вибраций и ударных нагрузок.
