DTRM6M-6R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/8-6 мм, нерж.

Назначение и принцип работы

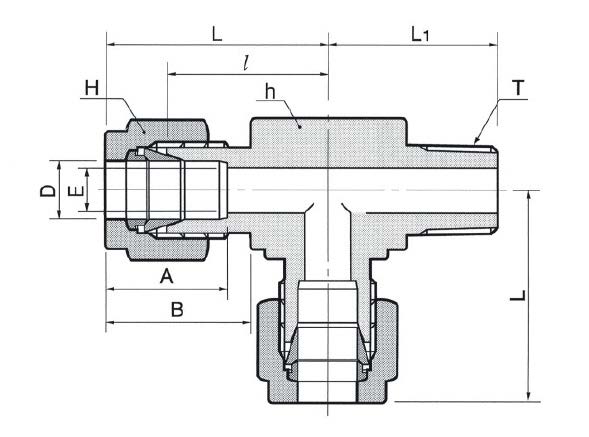

Обжимной тройник T-образной формы с нарезной угловой резьбой R3/8 и отводом под трубку 6 мм предназначен для ответвления линий измерения, гидравлики и технологических трубопроводов в системах КИПиА и малых гидросистемах. Конструкция обеспечивает герметичное соединение посредством двух обжимных колец и гайки: при затяжке гайки кольца деформируются вокруг трубки 6 мм, создавая металлическое уплотнение; резьбовое соединение уплотняется ФУМ-лентой на наружной резьбе R3/8. Элемент позволяет организовать ответвление без сварки и минимизирует утечки при рабочих давлениях и вибрациях типичных для приборных линий.

Ключевые особенности конструкции

Корпус и все контактные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с широким набором технологических жидкостей и газов. Используется классическое обжимное исполнение с двумя обжимными кольцами и гайкой, резьва — R3/8, ответвление — под трубку Ø6 мм. Резька уплотняется ФУМ-лентой; отсутствие уплотнительных прокладок в обжиме повышает надежность при перепадах давления. Типичные рабочие параметры для аналогичных изделий: рабочее давление до 690 бар (зависит от стенки и материала трубки), эксплуатационная температура примерно −60…+200 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и прямолинейность трубки Ø6 мм, снять заусенцы, вставить трубку до упора. Наносить ФУМ-ленту только на наружную резьбу R3/8, не допуская попадания ленты внутрь потока. Затяжку выполнять динамометрическим ключом в соответствии с рекомендациями производителя (избегать перекрутки и перетяжки — это вызывает деформацию обжима и утечки). При высоких давлениях или вибрациях применять опоры и хомуты, контролировать состояние обжимных колец при ТО и при необходимости заменять. Для агрессивных сред проверять совместимость AISI 316 и ФУМ с рабочей средой.
