DTRM6M-8R-SA - Тройник T-образный с нар. резьбой угловой обжимной R1/2-6 мм, нерж.

Назначение и принцип работы

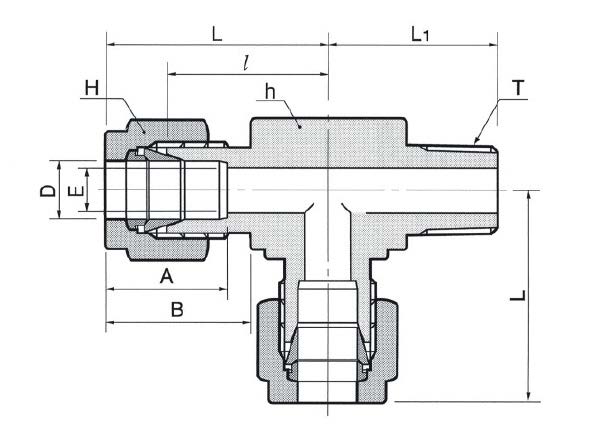

Тройник T-образный с нар. резьбой угловой R1/2-6 мм предназначен для ответвления и перекоммутации линий технологической и измерительной арматуры в системах высокого давления и агрессивных сред. Конструкция предназначена для подключения резьбового отвода R1/2 и трубки Ø6 мм с помощью обжимного соединения; герметизация резьбового соединения — ФУМ-лента. Принцип работы основан на механическом уплотнении трубки двумя обжимными кольцами и гайкой (double ferrule), что обеспечивает герметичное и виброустойчивое соединение при передаче рабочих сред — газа, пара, масла или технологических жидкостей.

Ключевые особенности конструкции

Корпус и элементы контакта выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Обжимное исполнение с двумя кольцами гарантирует повторяемость монтажа и минимальную протечку при давлениях, типичных для приборных и гидравлических линий (зависит от размера и условий, ориентировочно до сотен бар при правильной установке). Уплотнение резьбы — ФУМ-лента, не взаимодействует с обжимным узлом. Рабочие среды: сжатый воздух, инертные газы, гидравлические масла, технологические жидкости; ориентировочный температурный диапазон эксплуатации при отсутствии дополнительных уплотнений: примерно от −60 °C до +200 °C, в зависимости от среды и используемых материалов.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту трубки и отсутствие заусенцев, отрезать торец перпендикулярно оси. Вставить трубку до упора, затянуть гайку до соприкосновения, затем — окончательная доводка затяжки по инструкции производителя (обычно ~1–1,25 оборота после соприкосновения для двойной обжимной системы) или согласно моменту затяжки для R1/2. На резьбу применять ФУМ-ленту; не использовать герметики внутри обжимного пространства. После установки провести опрессовку и контроль на герметичность. Избегать многократной деформации трубки и работы при превышении давления/температуры, характерных для материалов AISI 316 и выбранных уплотнений.
