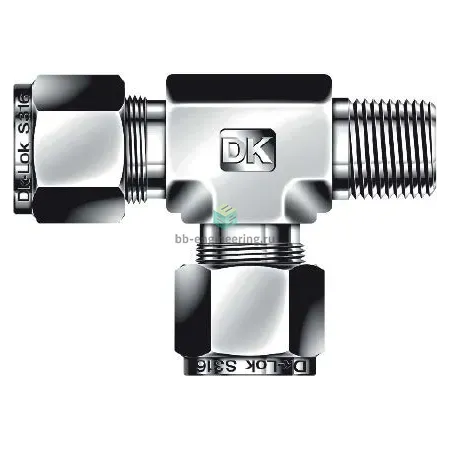

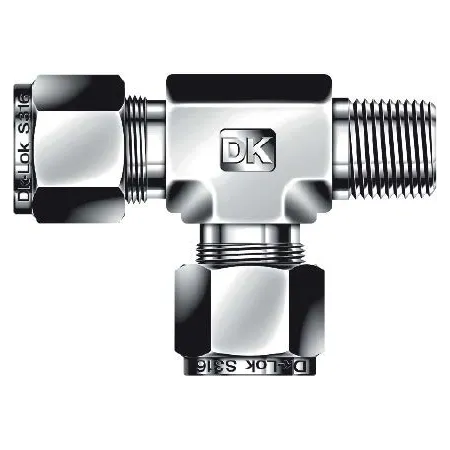

DTRM8-12N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/4-1/2", нерж.

Назначение и принцип работы

Угловой тройник T-образного типа с наружной резьбой NPT 3/4 — 1/2″ предназначен для ответвления линий технологических трубопроводов и подключения приборов контроля и автоматики в системах измерения, гидравлики и газо- и водопроводах. Соединение реализовано как комбинированное: один канал — наружная резьба NPT 3/4″ для резьбовых компонентов, второй — обжимное подключение для трубки 1/2″ (12,7 мм). Работает по принципу двух-кольцевого обжимного уплотнения: вставленная трубка фиксируется двумя обжимными кольцами и гайкой, а резьбовой стык уплотняется ФУМ-лентой.

Ключевые особенности конструкции

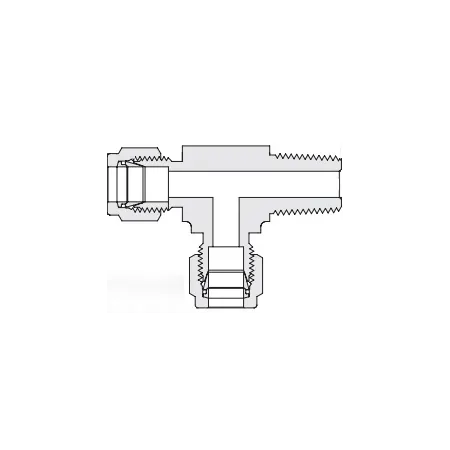

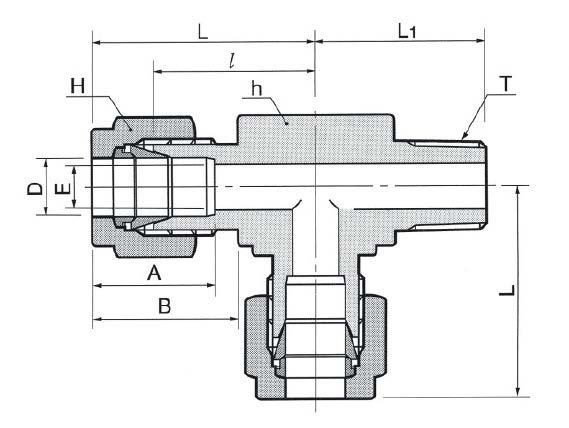

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с двумя феррулами и гайкой (двухколецовая система) для надежного уплотнения без применения эластомерных уплотнителей. Резьба — NPT 3/4″; канал трубы — 1/2″ (12,7 мм). Для герметизации резьбы применяется ФУМ-лента. Типичные рабочие среды: воды, гидравлические масла, инертные и технологические газы. Рабочее давление зависит от диаметра трубки и толщины стенки; при типичных условиях для 1/2″ труб применяется диапазон до ~413 бар (6000 psi) при правильной подготовке трубки; рекомендуемый температурный диапазон эксплуатации примерно от −60 °C до +260 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Подбирайте комплектующие с учетом наружного диаметра и толщины стенки трубки; предпочтительна бесшовная нержавеющая трубка 1/2″. Перед сборкой обрежьте трубку под 90°, удалите заусенцы и соберите феррулы по инструкции производителя. Уплотняйте резьбу ФУМ-лентой (несколько витков в направлении нарезки). Затягивайте гайку сначала вручную, затем ключом по шагам (обычно 1–1,5 оборота после соприкосновения) и фиксируйте корпус при сборке. Избегайте перекосов и ударных нагрузок; после монтажа выполните пробное гидравлическое или пневматическое испытание на рабочее давление и контроль утечек. Регулярно проверяйте состояние феррулов и резьбы при циклических нагрузках и вибрации.
