DTRM8-4N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-1/2", нерж.

Назначение и принцип работы

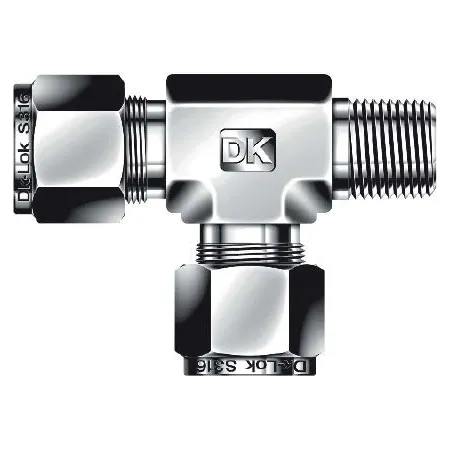

Тройник T-образный с наружной конической резьбой NPT1/4 и ответвлением под трубку 1/2″ предназначен для ответвления линий измерительных и технологических систем: датчики давления, трубопроводы КИПиА, гидравлические и пневматические ветви. Работает по принципу обжимного соединения: трубка фиксируется при помощи двух обжимных колец и гайки, а резьбовое соединение герметизируется ФУМ‑лентой (PTFE) на конической резьбе NPT. Конструкция обеспечивает разъёмное герметичное соединение без дополнительных уплотнителей в зоне обжима, применима для газов и жидкостей в диапазоне типичных технологических давлений.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с двумя обжимными кольцами (двухраспорная система) и гайкой, внешняя резьба NPT1/4 для подвода/отвода. Тип уплотнения резьбы — ФУМ‑лента. Применимо к трубкам номинального размера 1/2″; рабочая среда — водяные растворы, масла, технологические газы и инертные среды. При правильном выборе толщины стенки трубки и соблюдении инструкций производителя соединения из AISI 316 обычно выдерживают высокие давления в диапазоне, характерном для приборных фитингов аналогичного размера (порядок сотен бар), и рабочие температуры от низкотемпературных режимов до температур, ограниченных свойствами PTFE на резьбе.

Экспертные рекомендации по применению

Подбирайте трубку и толщину стенки согласно расчетному давлению; используйте чистые, ровно отрезанные и обезжиренные концы трубки. Перед монтажом нанесите ФУМ‑ленту на наружную коническую резьбу, не допуская попадания лент в зону обжима. Затягивайте гайку и резьбовые соединения согласно рекомендациям производителя и контрольным испытаниям (пневмо/гидро) — избегайте чрезмерного момента, чтобы не деформировать обжимные кольца. Типичные ошибки: неправильная последовательность установки колец, недостаточная длина утапливания трубки, попытки повторного использования деформированных колец. Для вибронагруженных систем применяйте фиксацию и демпфирование трубопровода.
