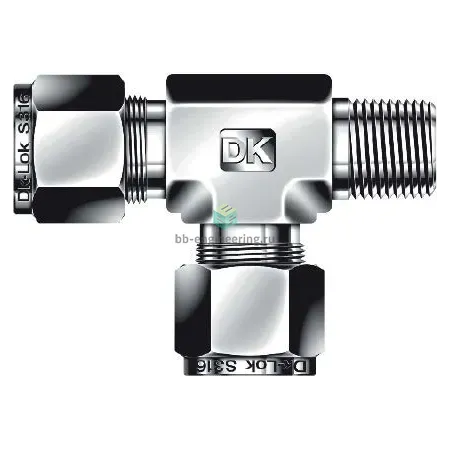

DTRM8-6N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Обжимной тройник T-образный с наружной угловой резьбой предназначен для отвода потока из основного трубопровода в побочный контур при монтаже приборных и технологических линий. Подключение NPT 3/8 (профиль наружная резьба) совмещено с каналом под трубку 1/2" методом обжима двумя упорными кольцами и гайкой; резька уплотняется ФУМ-лентой. Принцип работы — герметичное соединение через механический прижим стопорного и уплотняющего колец к стенке трубки, обеспечение резьбового герметика на NPT-ответной части.

Ключевые особенности конструкции

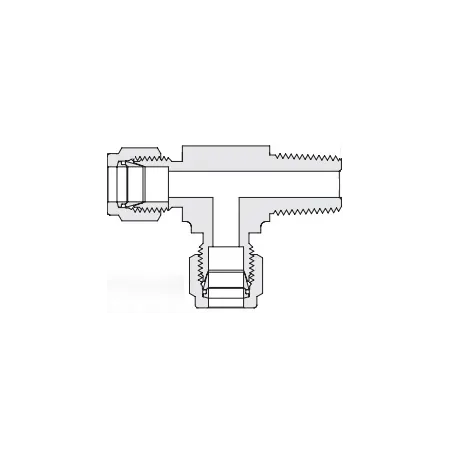

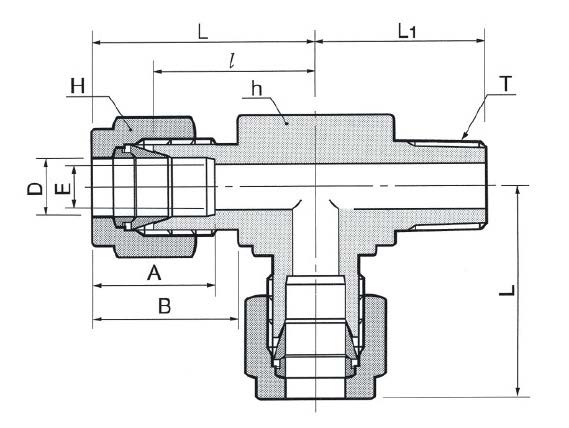

Корпус и комплектующие — нержавеющая сталь AISI 316, обеспечивают коррозионную стойкость в агрессивных средах (вода, нефтепродукты, многие химреагенты). Конструкция — двухколечный обжим (локинговая + уплотнительная втулка), наружная NPT 3/8 и трубная посадка 1/2". Резьбовое уплотнение — ФУМ-лента. Ориентировочный диапазон рабочих условий: температурно‑эксплуатационный набор от −60 до +200 °C и рабочие давления, зависящие от диаметра трубки и стенки — ориентировочно до сотен бар; точные значения берите из паспортных таблиц производителя.

Экспертные рекомендации по применению

Перед монтажом отпиленную трубку необходимо дебурировать и выровнять. Устанавливать по инструкции: затянуть гайку от руки до упора, затем дополнительно 1–1,5 оборота ключом (следовать рекомендации производителя по моменту). Наносить ФУМ-ленту только на наружную резьбу NPT, избегая попадания в канал; не использовать повреждённые кольца. При агрессивных средах и высоких Т/Р сверять материал с паспортом; при критических давлениях проводить гидроиспытание после сборки.
