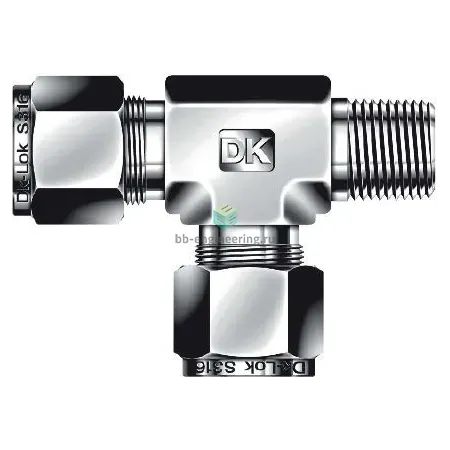

DTRM8-6R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/8-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой угловой предназначен для ответвления потока в линиях приборного и технологического трубопровода: подвод R3/8 (наружная резьба) к магистрали для трубки 1/2″ (Ø 12,7 мм). Принцип работы — механическое уплотнение обжимом: трубка фиксируется двумя обжимными кольцами и гайкой, резьевое соединение уплотняется ФУМ‑лентой (PTFE). Конструкция позволяет получить герметичный разветвлённый отвод без сварки, применять в системах измерений, гидравлики, сжатого воздуха, технологических линиях и газовых разводках.

Ключевые особенности конструкции

Корпус и элементы из нержавеющей стали (материал корпуса AISI 316) обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; уплотнение резьбы — ФУМ‑лента. Тип подключения: R3/8 — наружная резьба на входе, ответвление под трубку 1/2″. Рабочие среды: вода, масла, газа, инертные среды, конденсат; рекомендованный диапазон рабочих давлений ориентировочно до 100 бар (зависит от толщины стенки трубки и условий монтажа). Температурный диапазон эксплуатации примерно −60…+200 °C (ограничение по материалу уплотнения и рабочих сред).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и прямолинейность торца трубки, снять заусенцы, проверить соответствие наружного диаметра 1/2″ и толщины стенки. Резьбу уплотнить ФУМ‑лентой 3–4 слоя по направлению нарезки; при затяжке руководствоваться таблицей моментов производителя или затягивать гайку после предварительной накидной посадки по инструкции (избегать перетягивания). Предусмотреть опоры и демпфирование вибрации, проводить опрессовку на 1,25–1,5 рабочего давления. При разборке оценивать состояние обжимных колец и при необходимости заменять во избежание подтеков.
