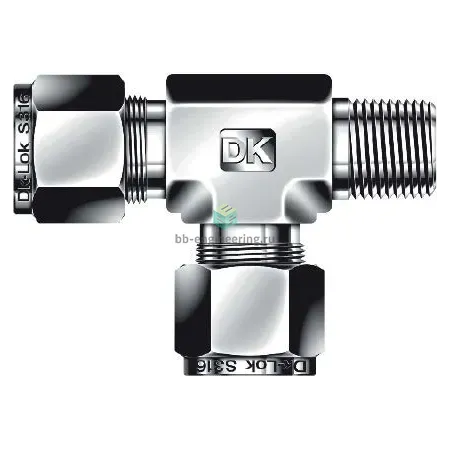

DTRM8-8N-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Обжимной тройник T-образный с наружной конической резьбой NPT 1/2 — предназначен для ответвления потока в системах технологической и приборной трубопроводной арматуры. Выполнение «обжим трубки с помощью двух обжимных колец и гайки» обеспечивает герметичное металлометаллическое соединение с 1/2″ трубкой, а резьбовое ответвление NPT1/2 используется для присоединения приборов или переходников с уплотнением ФУМ-лентой. Рабочий принцип — механическое деформирование обжимных колец при затяжке гайки, формирующее кольцевую посадку на трубке и обеспечивающее отсутствие протечек при номинальных давлениях и температурах системы.

Ключевые особенности конструкции

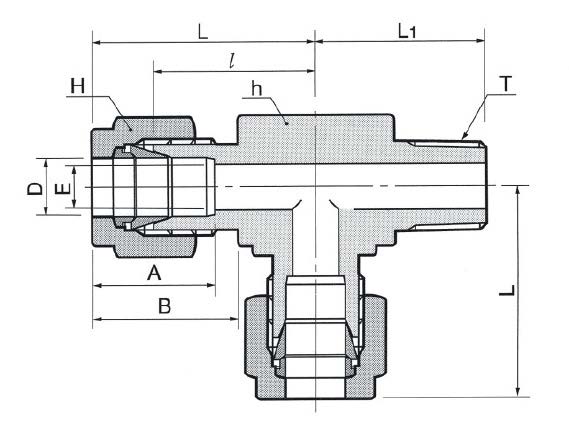

Корпус и комплектующие выполнены из нержавеющей стали AISI 316 с высокой коррозионной стойкостью для агрессивных сред. Конструкция: тройник T-образный с угловым наружным NPT 1/2, одно присоединение — NPT1/2, второе — под трубку 1/2″ с двумя обжимными кольцами и гайкой. Резьва уплотняется ФУМ-лентой. Применяется в средах: вода, пар, масла, инертные газы и технические жидкости. Типичные рабочие диапазоны для аналогичных обжимных фитингов DK-Lok: рабочее давление — в диапазоне единиц до сотен бар (точное значение зависит от толщины стенки трубки и условий — следует уточнять по каталогу); эксплуатационная температура определяется рабочими средами и составляет от низких криогенных значений до нескольких сотен °C при отсутствии органических уплотнений.

Экспертные рекомендации по применению

Подбирайте комплект трубки (диаметр и толщина стенки) согласно давлению системы и каталога производителя. Перед монтажом удалите заусенцы, проверьте чистоту и соосность; используйте ФУМ-ленту на резьбе NPT, избегайте применения паст с несовместимыми материалами. Затягивайте гайку обжима контролируемыми усилиями: сначала посадка передней гильзы, затем окончательная добивка по инструкции производителя (несколько оборотов после первоначальной затяжки). Избегайте многократного повторного использования обжимных колец при ремонте — заменяйте их для сохранения герметичности. При высоких температурах или агрессивных средах сверяйтесь с допустимыми пределами AISI 316 и спецификациями DK-Lok.
