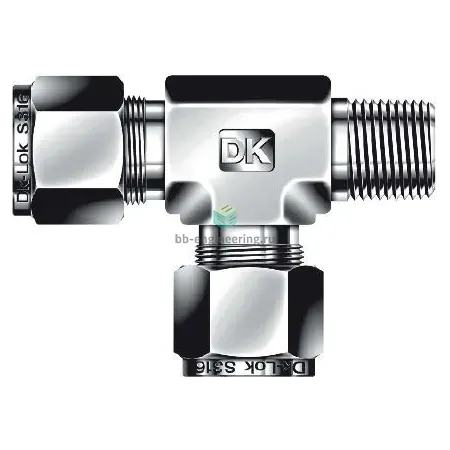

DTRM8-8R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/2-1/2", нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой угловой предназначен для ответвления технологических линий в системах КИПиА, гидравлики и пневматики, подключения приборов и отбора проб. Конструкция обеспечивает подвод по резьбовому каналу R1/2 и отвод на 1/2″ трубку (≈12,7 мм) с обжимным соединением: уплотнение резьбы выполняется ФУМ-лентой, трубное соединение — парой обжимных колец и гайкой. При затяжке обжимные кольца формируют герметичную посадку на трубке, а резьбовой отвод с ФУМ предотвращает протечки при рабочем давлении в зависимости от диаметра и стенки трубки.

Ключевые особенности конструкции

Корпус и основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии в агрессивных средах. Тип уплотнения резьбы — ФУМ-лента. Сборка — обжим трубки двумя обжимными кольцами и гайкой, подключение: R1/2 (наружная резьба) и 1/2″ трубка. Рабочие среды: вода, нефтепродукты, гидравлические масла, сжатый воздух и инертные газы; допустимое рабочее давление типично до 210 бар (в зависимости от размера и толщины стенки применяемой трубки), температурный диапазон ориентировочно −50…+200 °C с ограничением по уплотнителю и среде.

Экспертные рекомендации по применению

Подбирайте тройник под фактический внешний диаметр и толщину стенки трубки 1/2″ (≈12,7 мм). Перед монтажом очистите торцы трубки, снимите фаску по рекомендации производителя и применяйте ФУМ-ленту 2–3 витка по направлению нарезки. Затягивайте гайку по инструкции: начальная сборка от руки и последующая доводка ключом, избегая перетяжки во избежание деформации обжимаемых колец. После монтажа выполните пробное опрессование и контроль на утечки. Не используйте выше указанных температур и при агрессивных средах, несовместимых с PTFE-уплотнением, без дополнительной проверки материалов.
