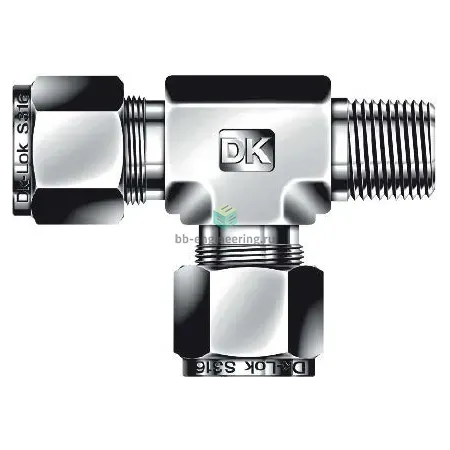

DTRM8M-2R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/8-8 мм, нерж.

Назначение и принцип работы

Обжимной тройник T-образной формы с конической наружной резьбой R1/8 и под штуцер для трубки Ø8 мм применяют для ответвлений в системах контрольно-измерительной арматуры, технологических магистралях, гидравлике низкой и средней мощности и линиях газа/пара. Принцип работы — герметичное разделение потока через корпус из нержавеющей стали AISI 316 с обжимными кольцами: при затяжке гайки кольца формуют плотную конусную посадку на трубке, обеспечивая металлополимерное уплотнение в сочетании с уплотнением резьбы ФУМ-лентой на штуцере R1/8.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция — два обжимных кольца и гайка для надежной фиксации трубки Ø8 мм. Резьба R1/8 уплотняется ФУМ-лентой, что обеспечивает простую восстановимую герметизацию. Типовые рабочие среды: вода, воздух, нефтеродные жидкости, многие коррозионно-активные среды. Ориентировочный диапазон рабочих давлений зависит от толщины стенки трубки и режима, обычно до 200 бар для типичных тонкостенных медных/нержавеющих трубок; температурный диапазон при использовании ФУМ: примерно −60…+200 °C, ограничен параметрами уплотнения.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую торцовую поверхность и скругление/зачистку без заусенцев, трубка должна войти до упора. При затяжке — сначала затянуть вручную, затем ключом по таблице производителя; типично доводят до 1–1.5 оборота после соприкосновения, но ориентируйтесь на инструкцию DK‑Lok. Избегать повторного многократного переобжима одной и той же трубки; не пересиливать резьбовое уплотнение ФУМ-лентой и не использовать пасты, несовместимые с транспортируемой средой. После сборки провести опрессовку/пневмотест на рабочее давление и контроль утечек. При агрессивных средах или высоких температурах согласовывать материал трубки и толщину стенки.
