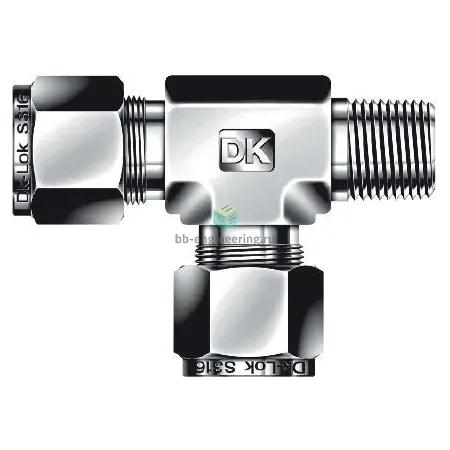

DTRM8M-6R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R3/8-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой R3/8 и переходом на трубку Ø8 мм предназначен для разветвления технологических линий в системах КИПиА, пневматики и гидравлики, где требуется надежное безрезьбовое соединение трубки с резьбовым портом. Принцип работы — механическое зажатие трубки двумя обжимными кольцами и гайкой, обеспечивающее герметизацию и центровку; резьбовое соединение уплотняется ФУМ-лентой. Конструкция решает задачи точечной подводки сред к датчикам, регуляторам и периферии на номинале R3/8–8 мм.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость против агрессивных сред. Исполнение — двухколечный обжим с гайкой; уплотнение резьбы — ФУМ-лента. Рабочие среды: технические газы, вода, масла, теплоносители и неконцентрированные химические растворы. Типичные эксплуатационные параметры: рабочее давление до 250 бар (зависит от толщины стенки трубки и условий), температурный диапазон примерно −60…+200 °C (ограничен материалом трубки и уплотнения резьбы).

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр и толщину стенки трубки Ø8 мм; перед монтажом отрежьте трубку под прямым углом и удалите заусенцы. Нанесите ФУМ-ленту на наружную резьбу R3/8 в 2–3 слоя, не выводя ленту в канал. Сначала затяните гайку вручную до упора, затем дайте дополнительный момент поворотом ключа примерно на 1–1,25 оборота (контроль герметичности обязателен). Избегайте перетяжки — риск деформации обжимных колец и ослабления посадки. После установки проведите гидростатическую или пневматическую проверку на утечки и периодический контроль при эксплуатации.
