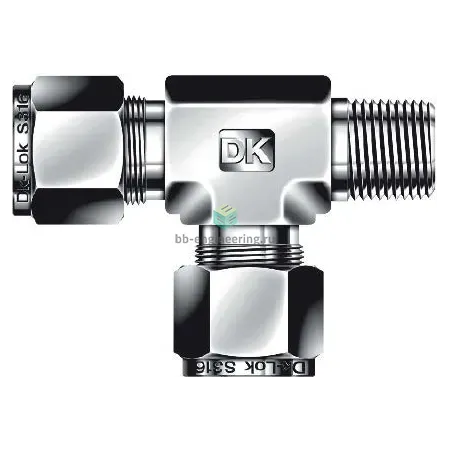

DTRM8M-8R-SA DK-Lok - Тройник T-образный с нар. резьбой угловой обжимной R1/2-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной угловой резьбой предназначен для развязки и ответвления технологических и измерительных линий: подвод датчиков, подключение к шаровым кранам и коллекторам. Соединение выполняется между резьбовым портом R1/2 и трубкой Ø 8 мм; резьва уплотняется ФУМ-лентой, герметичность трубного соединения обеспечивается обжимом с двумя обжимными кольцами и гайкой. Работа опирается на механическое втягивание внутренней и наружной оправных втулок при затяжке гайки, что обеспечивает металлометаллическое и уплотняющее сцепление трубки с корпусом тройника.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с большинством рабочих сред (вода, нейтральные и агрессивные жидкости в умеренных концентрациях, инертные и инструментальные газы, масла). Резьбовое уплотнение — ФУМ-лента; конструкция — двухколечный обжим (двухфerrуловая система) для надёжной фиксации трубки Ø 8 мм. Рекомендуемый рабочий диапазон при типичных условиях: давление до 250 бар (зависит от толщины стенки трубки и режима), температура эксплуатации примерно −60 °C…+200 °C с учётом температурного ограничения уплотнителя резьбы и среды.

Экспертные рекомендации по применению

Подбирайте тройник под трубку Ø 8 мм с рекомендованной толщиной стенки; торец трубки должен быть обрезан перпендикулярно и зачищен без зазубрин. При монтаже используйте ФУМ-ленту на резьбу R1/2 в один-два слоя, избегая излишка, чтобы не нарушить посадку. Затягивайте гайку по инструкции производителя (обычно от соприкосновения на 1 до 1,25 оборота) или по заданному моменту; не многократно переиспользуйте обжимные кольца. Для вибронагруженных трасс применяйте хомутную фиксацию трубки и регулярную проверку на протечки при пневмо/гидротесте. При агрессивных средах и повышенных температурах уточняйте совместимость материалов и уплотнений.
