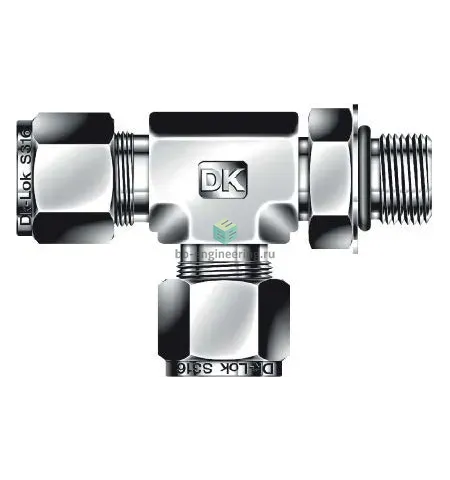

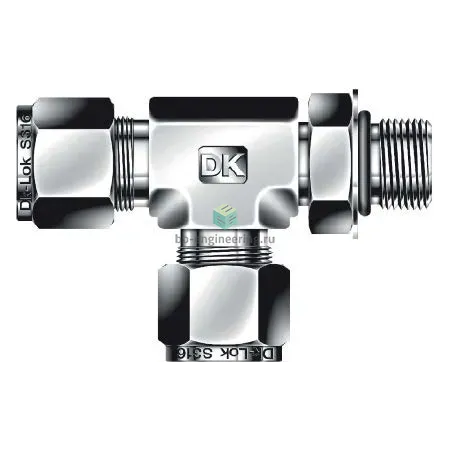

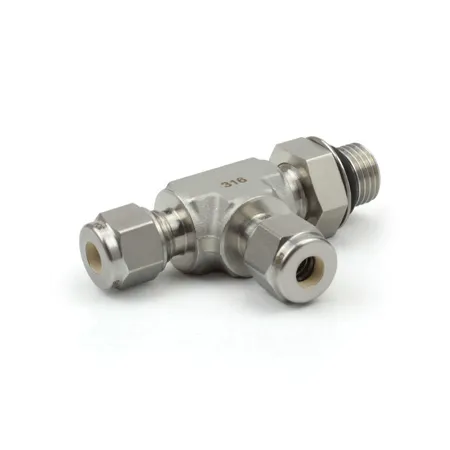

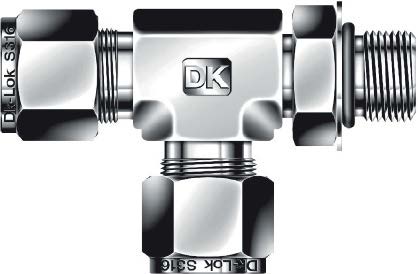

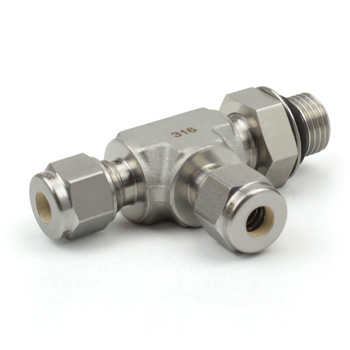

DTRS16-16UP-SA DK-Lok - Тройник T-образный с нар. резьбой угловой повор. обжим. UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

Угловой тройник T-образный с наружной резьбой и поворотным соединением предназначен для развилки и отвода потока в трубопроводах промышленной автоматики. Модель с подключением UNF 1 5/16″-12-1″ (канал 1: UNF 1 5/16″-12; канал 2: 1″ трубка) обеспечивает герметичное ответвление трубки Ø1″ методом обжима двух колец и гайки. Рабочий принцип — механическое уплотнение обжимаемого конца трубки в сочетании с выступающим O-ring для резьбового соединения, что гарантирует уплотнение при вибрации и перепадах давления.

Ключевые особенности конструкции

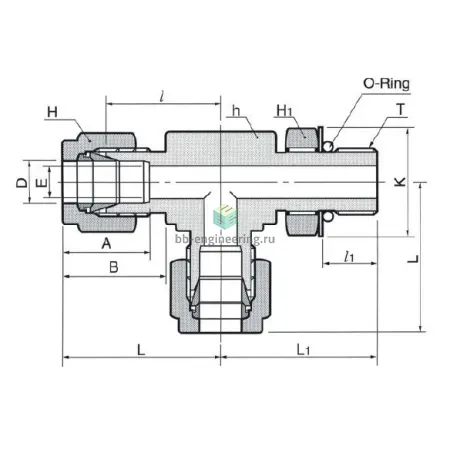

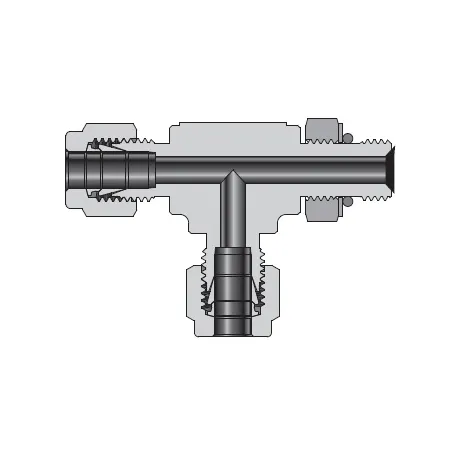

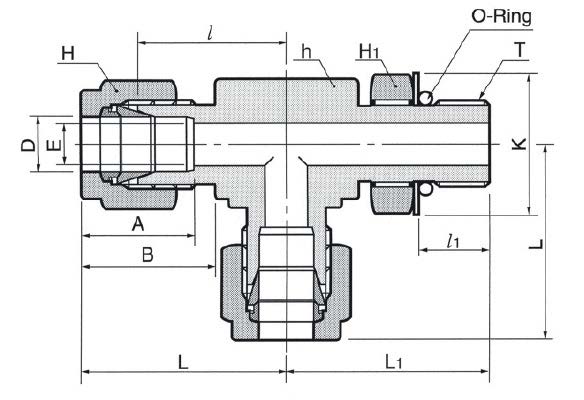

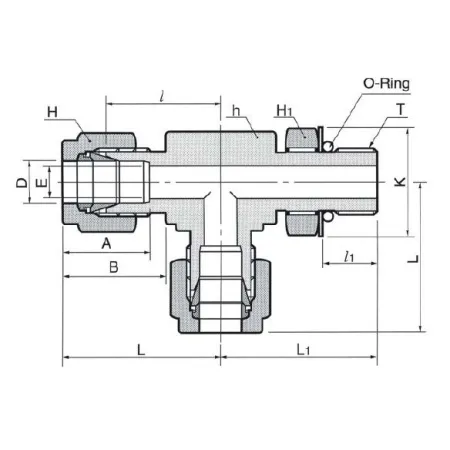

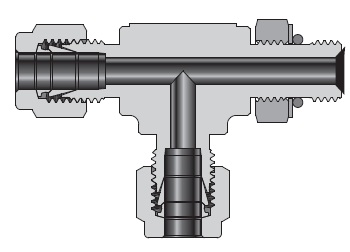

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — обжим двумя обжимными кольцами и гайкой плюс выступающее уплотняющее кольцо O-ring на резьбе. Соединение UNF 1 5/16″-12 обеспечивает совместимость с типовыми штуцерами. Типичные рабочие среды: инертные газы, гидравлические среды, нефте‑ и водосодержащие среды; температурные режимы зависят от материала O-ring (например, Viton −20…+200 °C), металлическое уплотнение допускает более высокие температуры; ориентировочное рабочее давление для подобных размеров по каталогу производителя — до ~400 бар (в зависимости от диаметра и условий монтажа).

Экспертные рекомендации по применению

Подбирайте материал O-ring под рабочую среду и температуру; для агрессивных сред и высоких температур используйте фторсодержащие уплотнения. Монтаж: обеспечить чистоту торцов трубки, выполнить правильную последовательность обжима и затяжки по таблице производителя, исключить перекосы и обеспечить опору трубопровода для снижения нагрузок на фитинг. Избегайте повторного многократного демонтажа без замены обжимных колец и O-ring. Для служб с кислородом — предварительная промывка и использование одобренных материалов.
