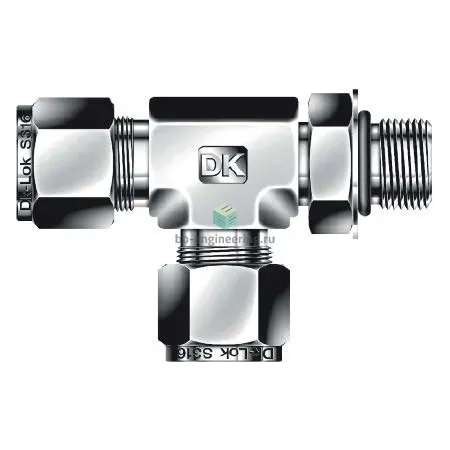

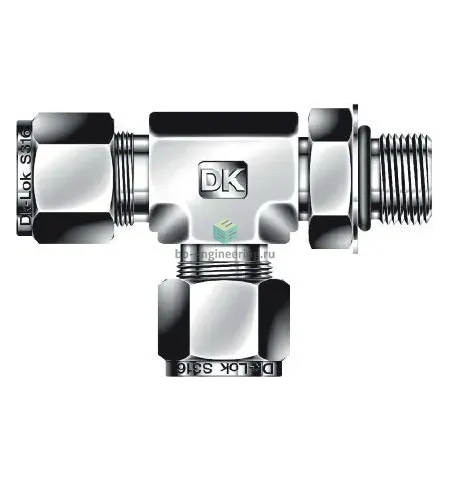

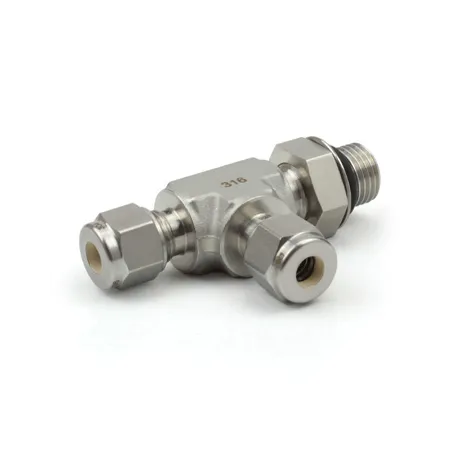

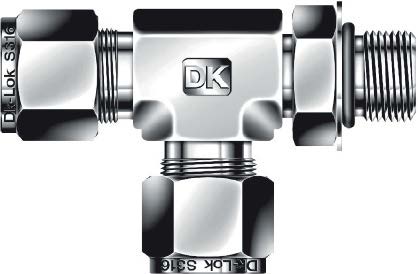

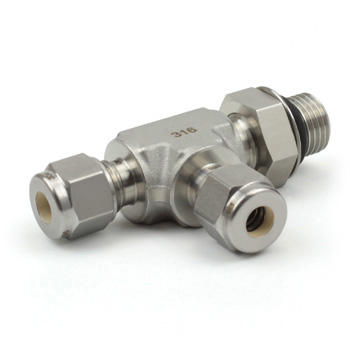

DTRS20-20UP-SA DK-Lok - Тройник T-образный с нар. резьбой угловой повор. обжим. UNF 1 5/8"-12-1 1/4", нерж.

Назначение и принцип работы

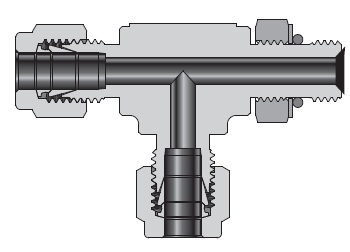

Тройник T-образный с наружной резьбой, поворотный, предназначен для ответвления и коммутации технологических и инструментальных линий под резьбу UNF 1 5/8″-12 с ответвлением под трубку 1 1/4″ (1,25″ ≈ 31,75 мм). Конструкция с обжимом трубки двумя обжимными кольцами и гайкой обеспечивает жесткое герметичное соединение без сварки. Уплотнение резьбы реализовано выступающим O-ring, что обеспечивает уплотнение при сборке и минимизирует вероятность протечек при вибрации. Применяется в системах измерения давления, гидравлике и трубопроводах технологической среды.

Ключевые особенности конструкции

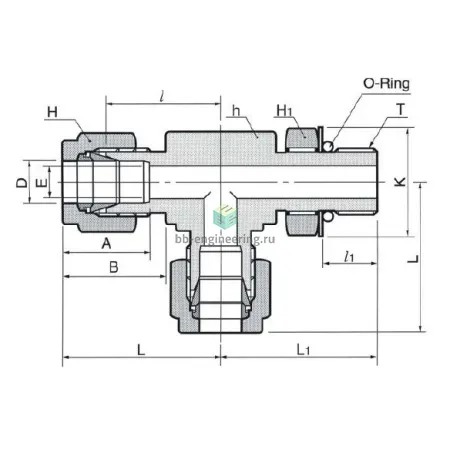

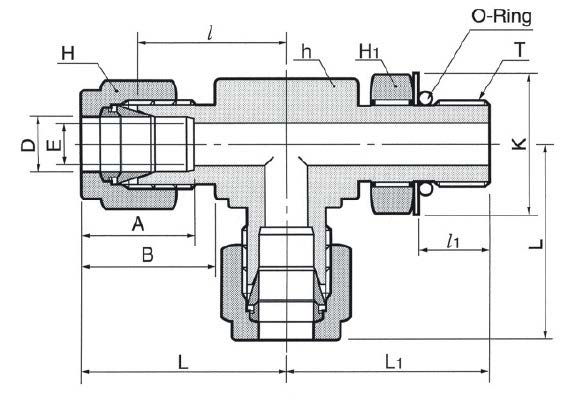

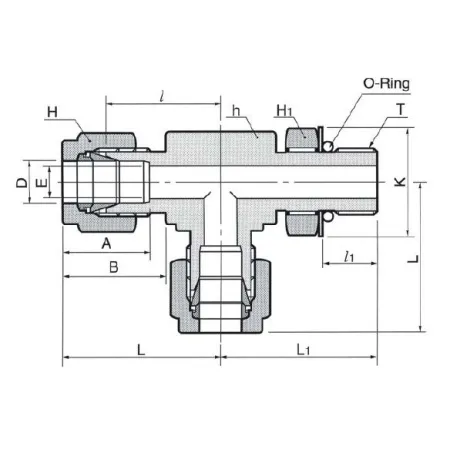

Корпус и обжимные элементы — сталь нержавеющая AISI 316, стойкая к коррозии и агрессивным средам. Исполнение — обжимное (две обжимные гильзы + гайка) с наружной резьбой UNF 1 5/8″-12 и каналом под трубку 1 1/4″. Резьбовое уплотнение — выступающее уплотнительное кольцо O-ring (материал кольца зависит от заказа: NBR/FKM и т.п.). Рабочая среда: сжатые газы, масла, холодильные и технологические жидкости. Типичное рабочее давление в зависимости от диаметра и условий до ≈400 бар (до 6000 psi для мелких типоразмеров у производителя); температурный диапазон ориентировочно −20…+200 °C в зависимости от материала O-ring.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: ровный отрез, снятые фаски и без заусенцев, доведите до глубины посадки. Сборка — ручная посадка резьбы, затем разворот гайки по рекомендациям производителя (использовать таблицу моментов затяжки DK‑Lok для размера UNF 1 5/8″-12). Не допускать перекосов и ударных нагрузок на обжим. Проверяйте состояние O-ring при повторной сборке и используйте совместимые смазки. Для цикличных нагрузок и коррозионных сред планируйте регулярную диагностику уплотнений и полиэстеровую защиту при необходимости.
