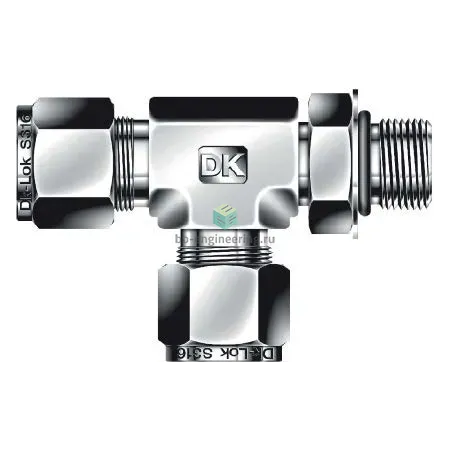

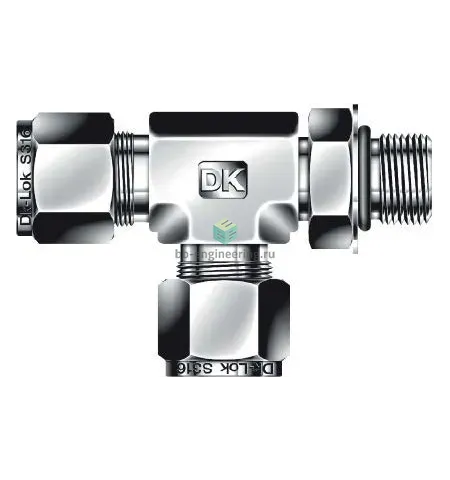

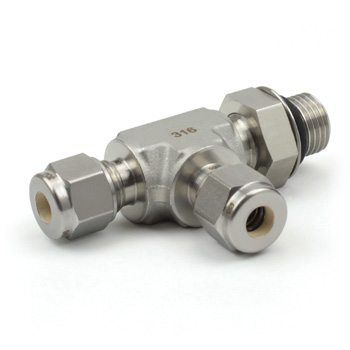

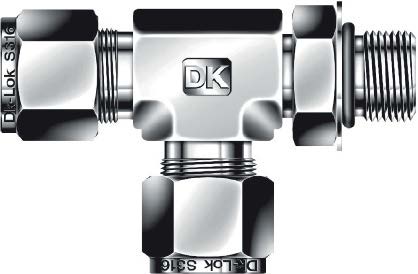

DTRS24-24UP-SA DK-Lok - Тройник T-образный с нар. резьбой угловой повор. обжим. UNF 1 7/8"-12-1 1/2", нерж.

Назначение и принцип работы

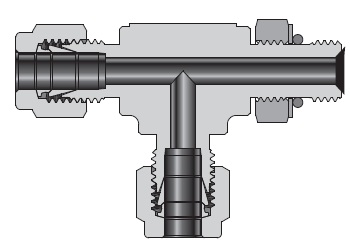

Тройник T-образный с наружной резьбой и поворотным ответвлением предназначен для развязывания и распределения рабочих сред в трубопроводах и приборных линиях высокого давления. Служит для подсоединения канала с резьбой UNF 1 7/8″-12 к трубному ответвлению 1 1/2″ (38,1 мм) с применением обжимной технологии: при затяжке гайки две обжимные втулки формируют неразъемное уплотнение трубки, а выступающее уплотнительное кольцо O-ring обеспечивает герметизацию резьбового соединения при динамических и статических нагрузках. Поворотная конструкция облегчает сборку и выравнивание при монтаже в ограниченном пространстве.

Ключевые особенности конструкции

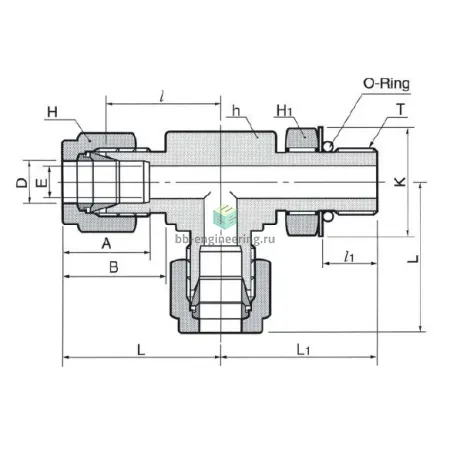

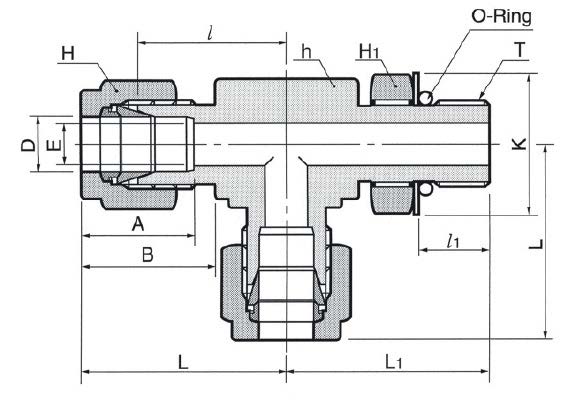

Корпус выполнен из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в нефтехимии, гидравлике и аналитических системах. Конструкция — обжим трубки с двумя обжимными кольцами и гайкой; резьбовое соединение UNF 1 7/8″-12 с выступающим O-ring гарантирует вторичную герметизацию. Исполнение подходит для жидких и газовых сред; диапазон рабочих параметров зависит от диаметра трубки и материала уплотнителя — для подобных изделий DK‑Lok типичные рабочие давления находятся в широком интервале для систем высокого давления, температурная граница определяется типом O-ring (например, FKM/EPDM — см. данные поставщика). Поворотный узел упрощает ориентацию магистралей без перекоса трубки.

Экспертные рекомендации по применению

Монтаж выполнять по инструкции: подготовить торец трубки, вставить втулки, затянуть гайку до срабатывания обжима и затем контролируемо докрутить согласно таблице момента затяжки производителя. Для проверки герметичности применять гидро- или пневмопроверку при давлении, согласованном с характеристиками конкретного размера и материала; не использовать поврежденные O-ring и втулки. Избегать перекосов и ударных нагрузок на обжатую зону, учитывать совместимость среды с AISI 316 и выбранным O-ring, при высокой температуре или агрессивных средах запрашивать у производителя рекомендованные материалы и допустимые режимы.
