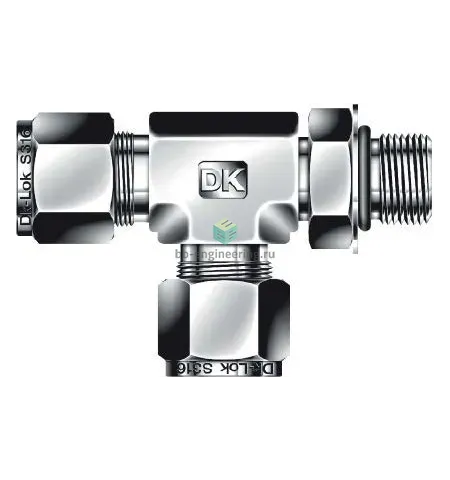

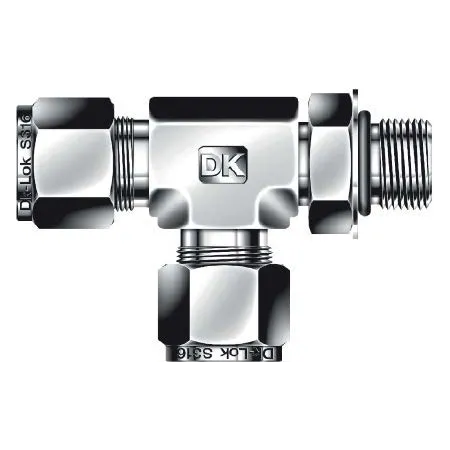

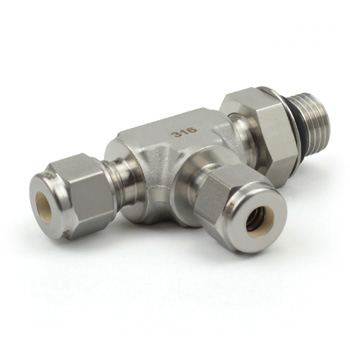

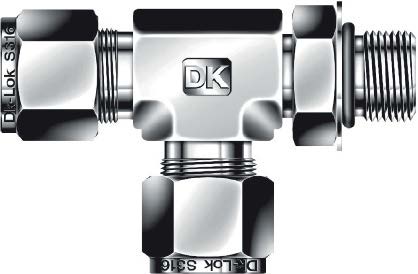

DTRS32-32UP-SA - Тройник T-образный с нар. резьбой угловой поворотный обжим. UNF 2 1/2"-12-2", нерж.

Назначение и принцип работы

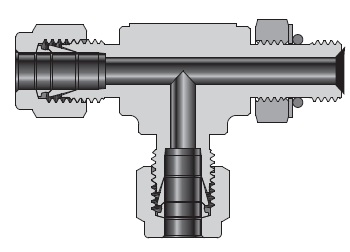

Обжимной тройник T-образный с наружной резьбой UNF 2 1/2″-12 и ответным каналом под трубку 2″ предназначен для ответвления потока в системах технологической арматуры и КИПиА. Конструкция решает задачи герметичного подключения стальных трубопроводов в линиях давления и передачи технологических сред: жидкостей, гидравлических масел, инертных газов. Функционирование основано на механическом обжатии трубки двухзаходным набором — две обжимные гильзы (ferrule) и гайка создают осевое смятие трубы и постоянное уплотнение; резьбовой стык дополнительно герметизируется выступающим O-ring.

Ключевые особенности конструкции

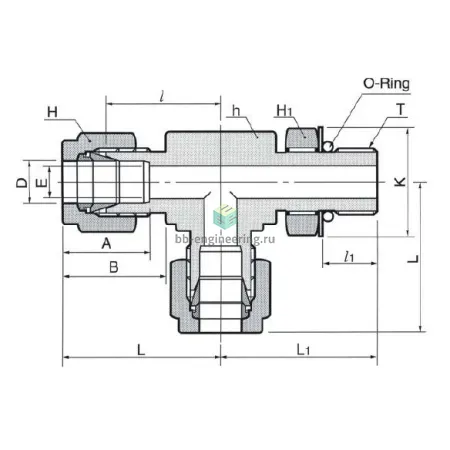

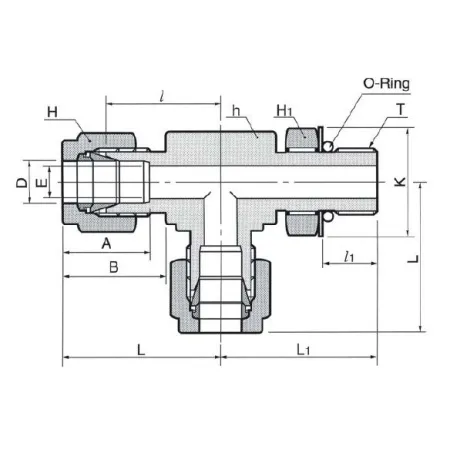

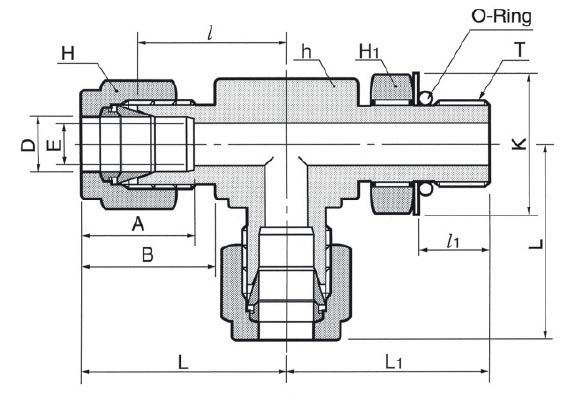

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и при температурах эксплуатации. Соединение: UNF 2 1/2″-12 (наружная резьба) — ответвление на 2″ трубку. Уплотнение резьбы — выступающее O-ring, обеспечивает вторичный барьер утечек. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой (компрессионный тип). Типичные рабочие параметры для подобных исполнений: рабочее давление в зависимости от диаметра и стенки трубки до ~250 бар; температурный диапазон эксплуатации ориентировочно −60…+200 °C в зависимости от материала O-ring и условий сервиса.

Экспертные рекомендации по применению

Подбирайте тройник с учётом наружного диаметра и толщины стенки трубки 2″ и уточняйте допустимое давление для конкретного сочетания. Перед монтажом тщательно очистите концы труб и ориентируйте ferrule; динамометрический момент затяжки задавайте по таблице производителя, избегайте «перетяжки», которая повреждает уплотнения. Не эксплуатируйте изделие при смене среды без предрейтинговой проверки совместимости O-ring (кислород/агрессивные химикаты требуют специальных уплотнений и очистки). При пневматических и гидравлических системах выполняйте пробное гидростатическое испытание и контроль на утечки после сборки.
