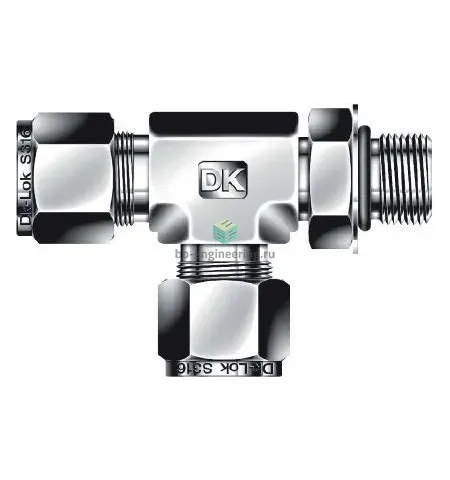

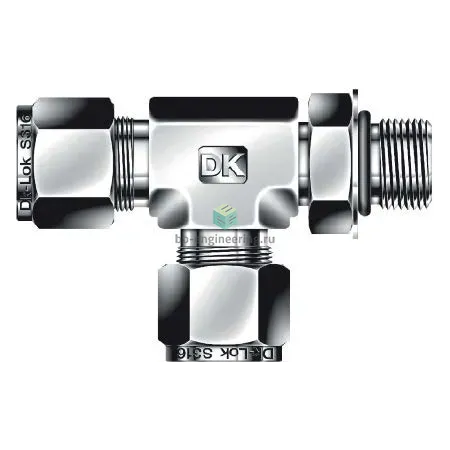

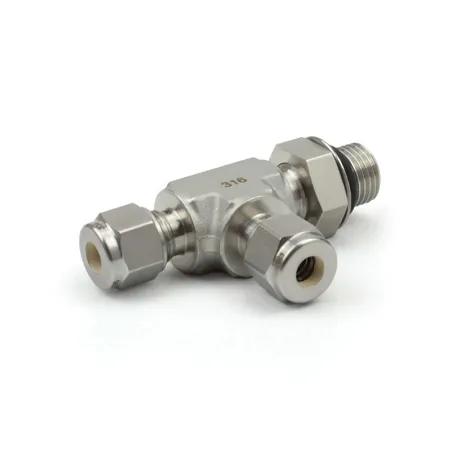

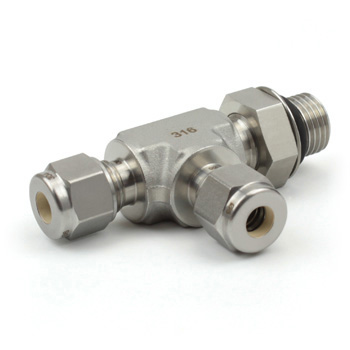

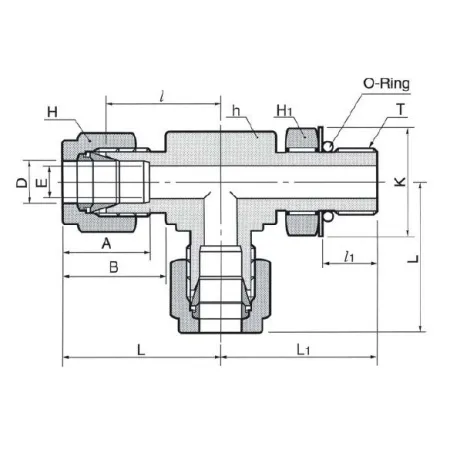

DTRS4-4UP-SA DK-Lok - Тройник T-образный с нар. резьбой угловой поворотный обжим. UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

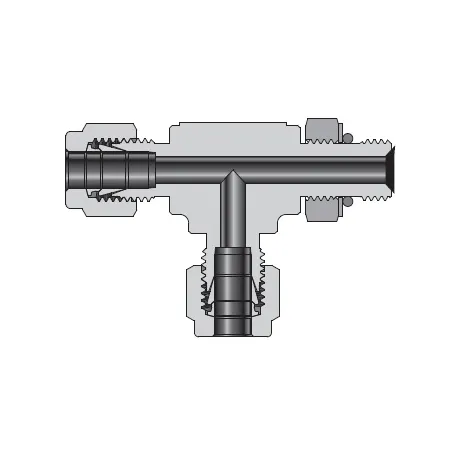

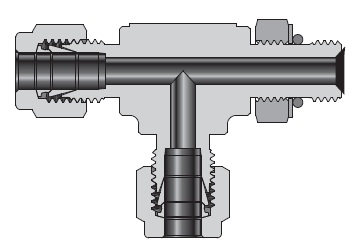

Угловой поворотный тройник T-образной формы с наружной резьбой и выступающим уплотнительным кольцом O-ring предназначен для разводки и отвода рабочих сред в приборных и гидравлических линиях. Комбинация подключения UNF 7/16″-20 (канал 1) и под обжимную трубку 1/4″ (6,35 мм, канал 2) обеспечивает коммутацию датчиков давления и магистралей к трубопроводам при монтаже в ограниченном пространстве. Работает по принципу механического обжатия трубки двумя обжимными кольцами и гайкой с дополнительным O-ring в резьбе для повышения герметичности на резьбовом соединении.

Ключевые особенности конструкции

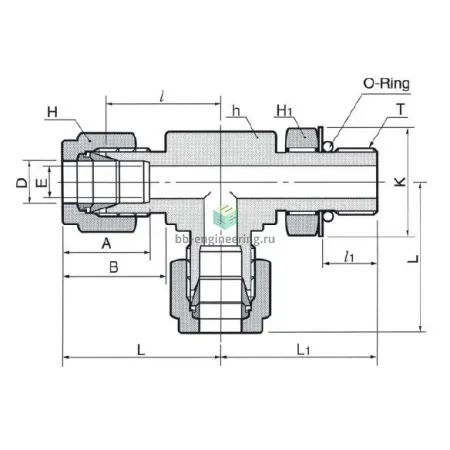

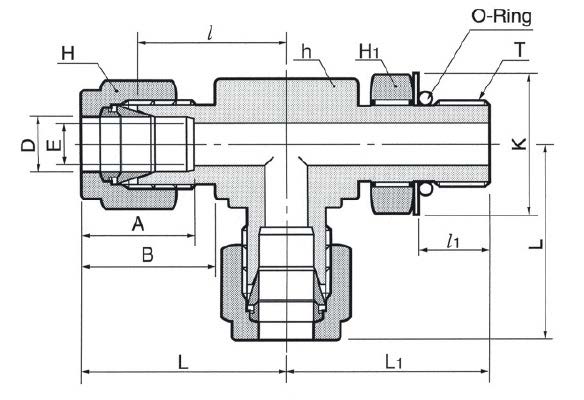

Корпус — нержавеющая сталь AISI 316, общий материал — нержавеющая сталь, двойной упорный (two-ferrule) обжимной узел обеспечивает надёжное металло-металлическое уплотнение и стойкость к вибрациям. Выступающее O-ring даёт дополнительную уплотняющую защиту резьбы; материал O-ring влияет на рабочую температуру (например, NBR ≈ -40…+100 °C, FKM ≈ -20…+200 °C). Типичные рабочие давления для обжимных фитингов 1/4″ из AISI 316 — до порядка 413 bar (6000 psi) в зависимости от диаметра и условий; эксплуатация при температурах зависит от сочетания материалов корпуса и уплотнений.

Экспертные рекомендации по применению

При подборе учитывайте соответствие резьбы UNF 7/16″-20 и внутреннего диаметра трубки 1/4″ (6,35 мм). Монтаж — обеспечить полную посадку трубки до упора, затянуть гайку в соответствии с инструкцией производителя (контролируемый поворот после подзатяжки вручную) и не допускать повторного использования изношенных обжимных колец. Избегайте перекосов и чрезмерного момента — это снижает герметичность и повреждает O-ring. Применять в средах, совместимых с AISI 316 и выбранным материалом O-ring; для агрессивных сред обсуждать выбор уплотнений с поставщиком.
