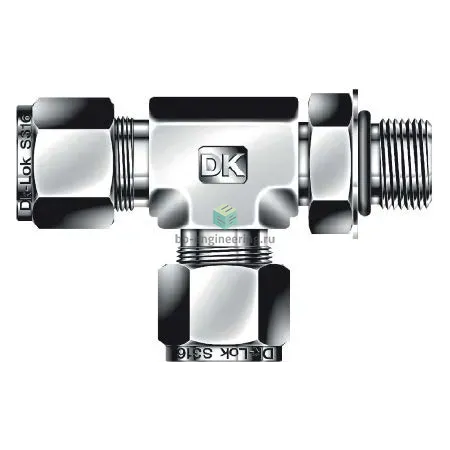

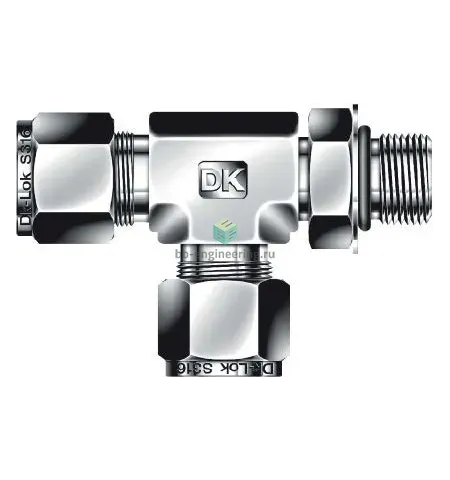

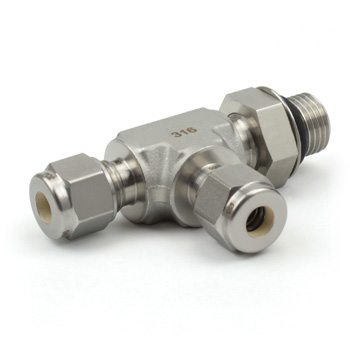

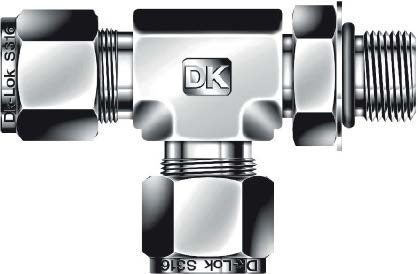

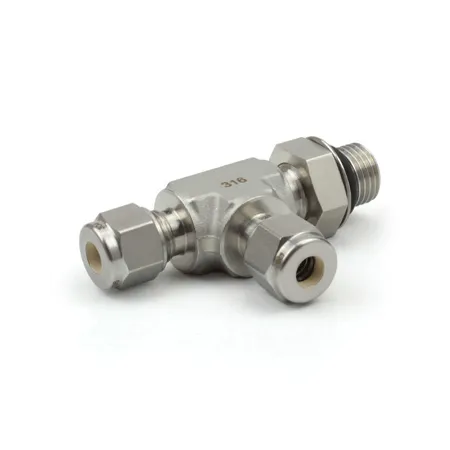

DTRS6-6UP-SA DK-Lok - Тройник T-образный с нар. резьбой угловой поворотный обжим. UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой и выступающим уплотнительным O-ring предназначен для разветвления и перенаправления сред в измерительных, гидравлических и технологических линиях. Конструкция с обжимом трубки двумя обжимными кольцами и контргайкой обеспечивает герметичное соединение трубки Ø3/8″ с патрубком UNF 9/16″-18, уплотнение резьбы достигается за счёт выступающего O-ring. Изделие применяется в системах, где требуются компактные развилки под высоким давлением и повторяемая уплотняемость при подключении/отключении приборов и узлов.

Ключевые особенности конструкции

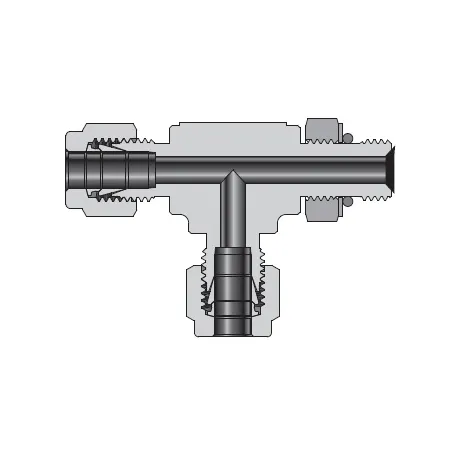

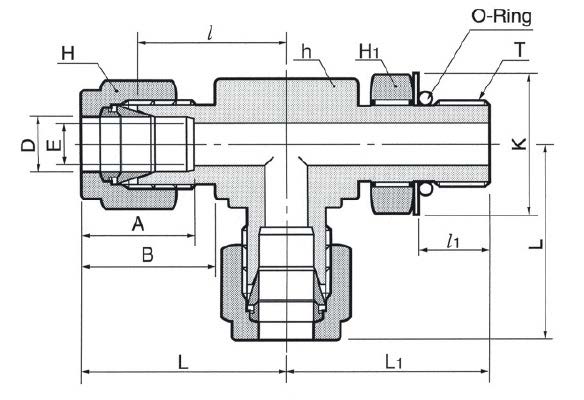

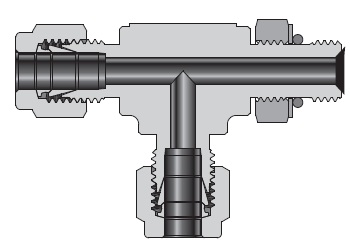

Корпус и фитинговые элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и агрессивным средам. Соединение: UNF 9/16″-18 (канал 1) и трубка 3/8″ (канал 2). Уплотнение резьбы — выступающее O-ring (материал O-ring подбирается в зависимости от среды: NBR, FKM/Viton и пр.). Обжимной узел состоит из двух обжимных колец и гайки, обеспечивает повторяемую механическую заделку трубки. Типичные рабочие среды: сжатые газы, гидравлические масла, технологические жидкости; ориентировочные рабочие давления для трубок инструментального класса Ø3/8″ — до ~420 бар (≈6000 psi), температурный диапазон зависит от выбора O-ring (например, NBR ≈ -30…+100 °C, FKM ≈ -20…+200 °C).

Экспертные рекомендации по применению

При подборе учитывать материал трубки и толщину стенки — от этого зависит допустимое давление. Перед монтажом очистите и снимите фаску на торце трубки, вставьте её до упора в фитинг; сначала затяните вручную, затем добейтесь сидения обжимного кольца и сверните гайку ещё примерно на 1–1,25 оборота (или по рекомендованному моменту производителя). Не используйте повторно деформированные обжимные кольца; проверяйте O-ring на совместимость с рабочей средой и заменяйте при обслуживании. После сборки выполните испытание на герметичность при рабочем давлении и избегайте ударных и циклических перегрузок.
