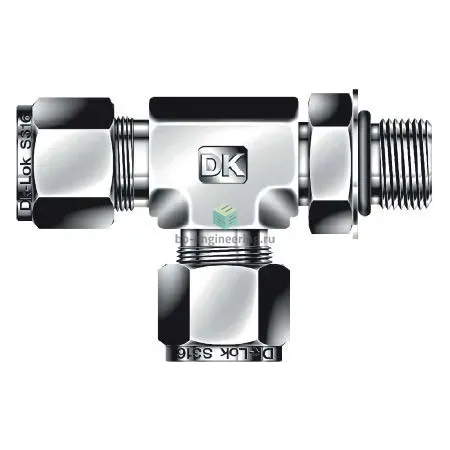

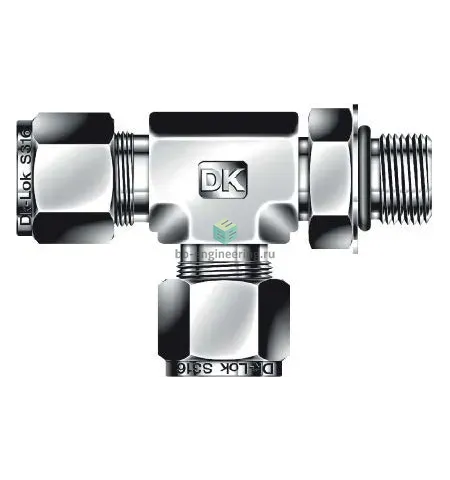

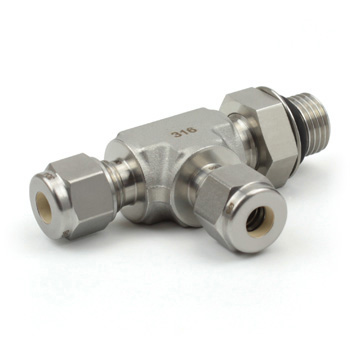

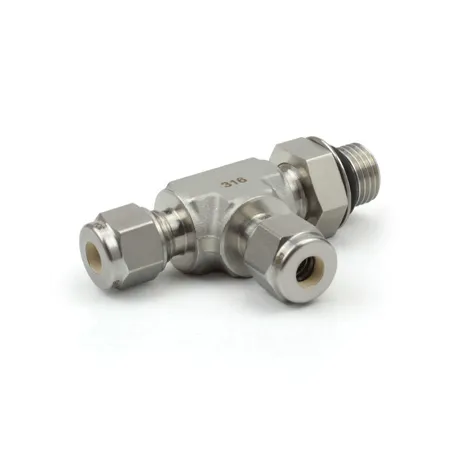

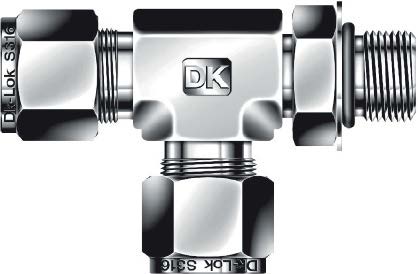

DTRS8-8UP-SA DK-Lok - Тройник T-образный с нар. резьбой угловой поворотный обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

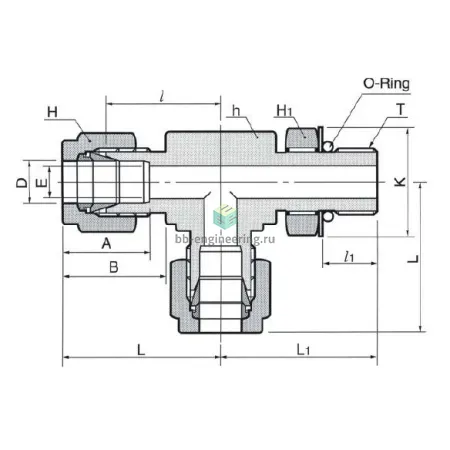

Тройник T‑образный с наружной резьбой, поворотный, предназначен для ответвления и перенаправления рабочей среды в системах трубопроводной арматуры, приборных и технологических линиях. Компоновка UNF 3/4″‑16 (канал 1) — 1/2″ трубка (канал 2) позволяет подключать резьбовые приборы и полудюймовые трубки в одном узле. Рабочий принцип — герметичное обжатие трубки двумя обжимными кольцами и гайкой с дополнительным выступающим уплотнительным O‑ring на резьбе для предупреждения утечек при осевых и радиальных нагрузках; поворотная конструкция упрощает ориентирование выхода при монтаже.

Ключевые особенности конструкции

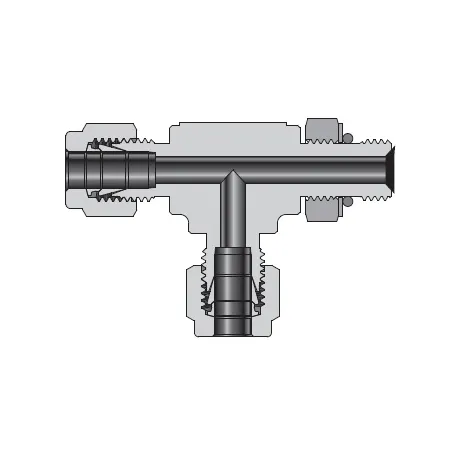

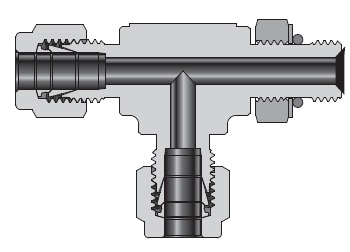

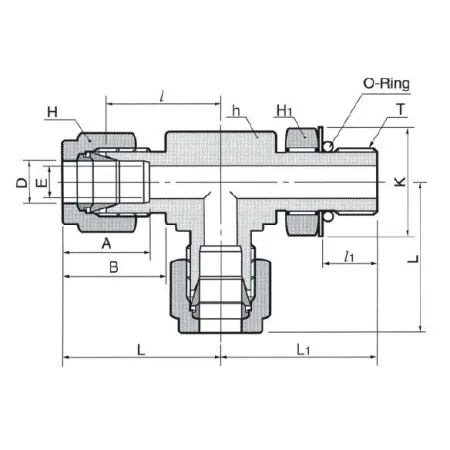

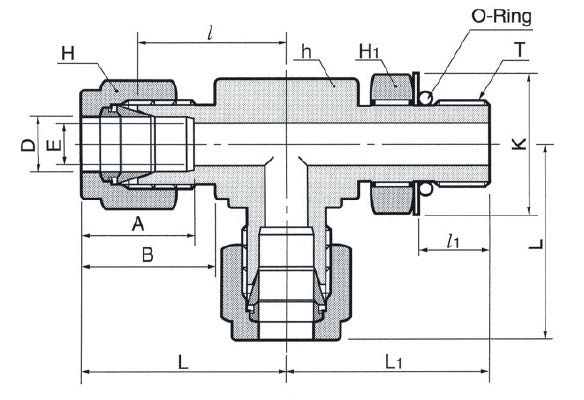

Корпус и все силовые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухколечный обжим (две втулки‑фитинга + гайка) по схеме DK‑Lok, внешняя резьба UNF 3/4″‑16 и присоединение под 1/2″ трубку. Резьбовое уплотнение реализовано выступающим O‑ring, повышающим герметичность при вибрации. Применима для газов, сжатого воздуха, воды и гидравлических жидкостей; типичные рабочие параметры для аналогичных изделий DK‑Lok — давления порядка сотен бар (в зависимости от диаметра трубки и условий монтажа) и температурный диапазон, определяемый материалом O‑ring (ориентировочно от −60 °C до +200 °C при специальных уплотнениях).

Экспертные рекомендации по применению

Перед установкой удалите заусенцы и очистите торец трубки; подберите уплотнительное кольцо по среде и температуре. Сборка: установить обе обжимные втулки и гайку, собрать вручную, затем окончательно затянуть ключом согласно рекомендациям производителя — избегать перетяжки, чтобы не деформировать втулки и O‑ring. После монтажа выполнить гидравлический/пневматический тест при рабочем давлении. Избегать применения с агрессивными химикатами без подтверждения совместимости AISI 316 и выбранного материала O‑ring; при вибрации и циклических нагрузках использовать дополнительную фиксацию трубопроводов.
