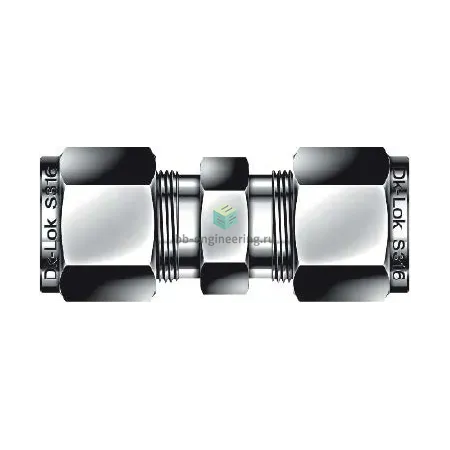

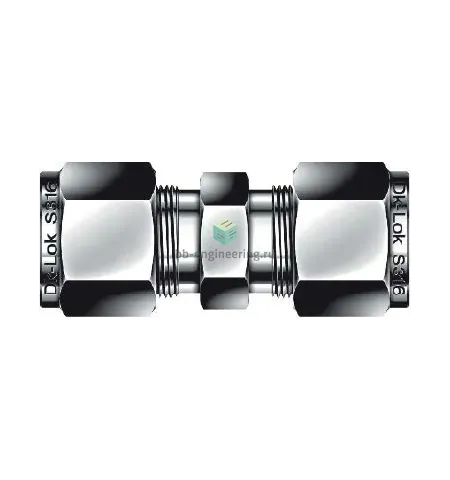

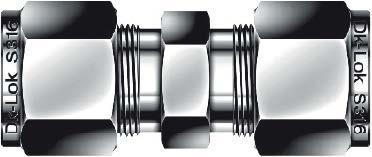

DU-1-SA DK-Lok - Соединитель прямой обжимной 1/16", нерж.

Назначение и принцип работы

Соединитель прямой обжимной для трубки 1/16″ предназначен для герметичного соединения тонкостенных инструментальных линий в системах измерения, пробоотбора и энергообеспечения. Принцип работы основан на механическом обжиме двух обжимных колец (двухфурнтовая конструкция) и уплотнении за счёт смещения и прижатия колец к трубке при затяжке гайки; резьбовое уплотнение отсутствует (Тип уплотнения резьбы: -). Конструкция обеспечивает повторяемую высоконадежную герметичность для газов и жидкостей при типичных рабочих давлениях до ~420 бар (≈6000 psi) и в температурном диапазоне примерно от −60 °C до +260 °C в зависимости от среды и присоединяемых уплотнений.

Ключевые особенности конструкции

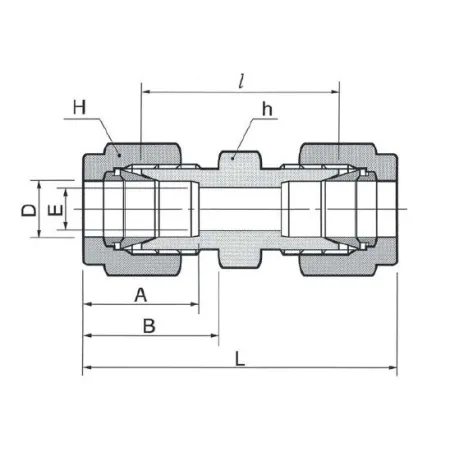

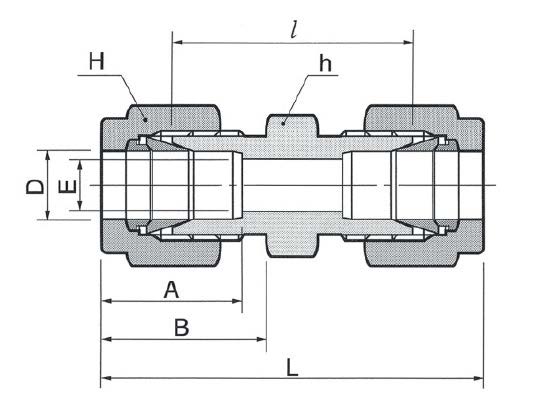

Корпус и элементы — сталь нержавеющая AISI 316, общая категория материала: сталь нержавеющая; двухфурнтовая схема обеспечивает устойчивое центрирование и предотвращение вращения трубки при монтаже. Отсутствие дополнительных резьбовых уплотнений снижает риск утечек при вибрации. Применим с инертными газами, техническими и гидравлическими жидкостями, паром в пределах температурного режима; для кислорода требуется специальная очистка и смазка. Стандартное исполнение рассчитано на метрические и дюймовые трубки OD 1/16″ (~1,59 мм) — при подборе учитывать толщину стенки трубки.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на торце трубки, зачищать и развальцовывать запрещено. Рекомендуемая затяжка: сначала завернуть гайку вручную до упора, затем дополнительно 1–1¼ оборота (контролировать по рекомендациям производителя и размеру гайки); при повторном монтаже следует оценивать состояние обжимных колец и при необходимости заменять их. Избегать перекоса и излишней деформации трубки; при вибрационных режимах применять фиксацию трубопровода. Для критических сред выполнять проверку на герметичность и использовать сертифицированные материалы и очистку по требованиям проекта.
