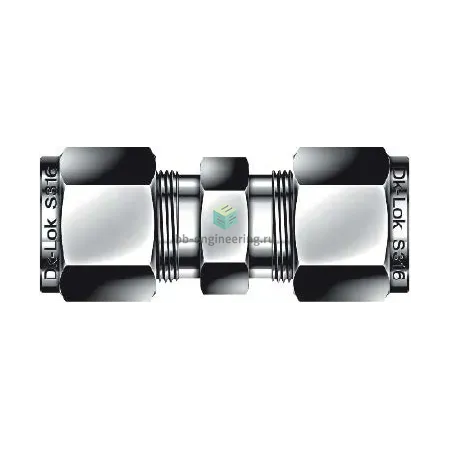

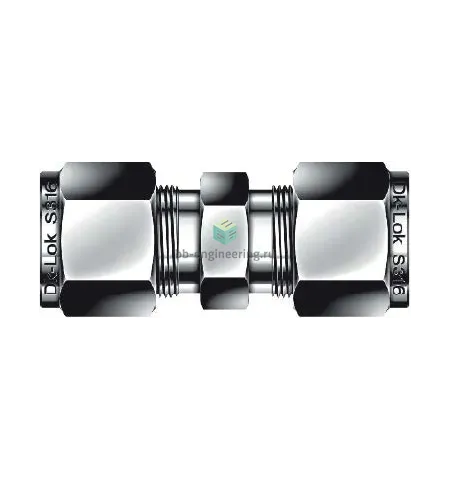

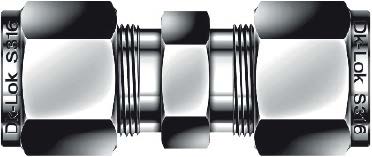

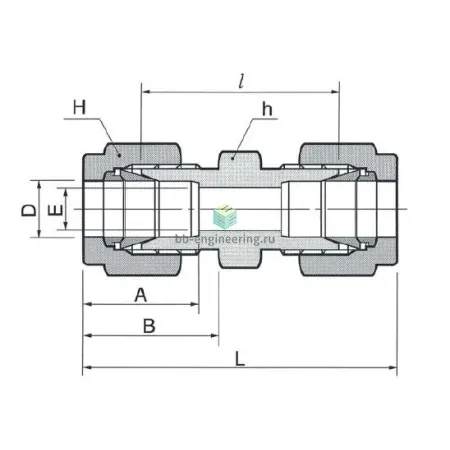

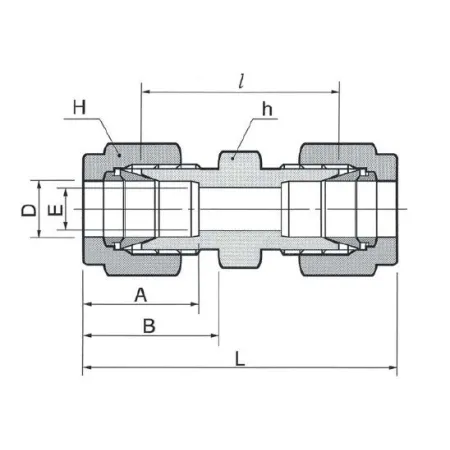

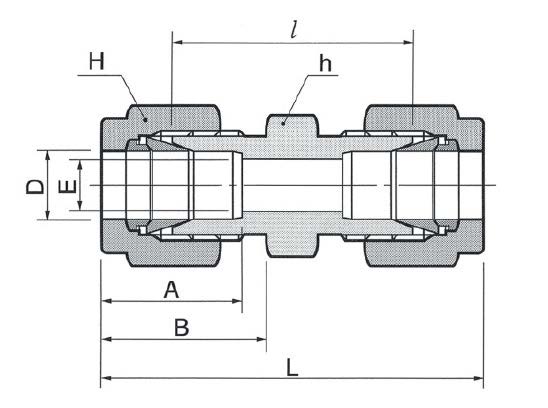

DU-10-SA DK-Lok - Соединитель прямой обжимной 5/8", нерж.

Назначение и принцип работы

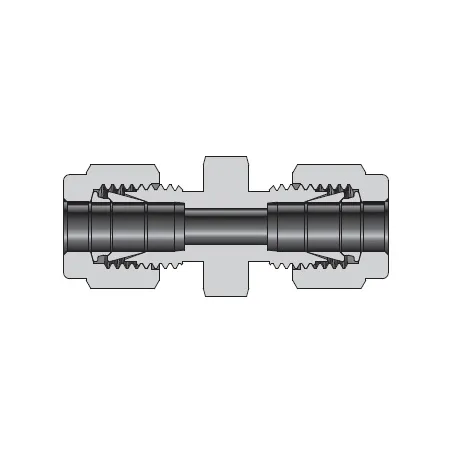

Прямой обжимной соединитель предназначен для герметичного соединения трубок диаметром 5/8″ (15,875 мм) в системах измерения, трубопроводах под давлением и технологических контурах химической, нефтегазовой и энергетической отраслей. Принцип работы — двухконусная обжимная схема: при затяжке гайки два обжимных кольца пластически деформируются и формируют металл‑в‑металл уплотнение с трубкой, обеспечивая герметичность без резьбового уплотнения (Тип уплотнения резьбы: -). Такая конструкция устойчиво держит линейные и осевые нагрузки, предотвращает протечки при статических и умеренно пульсирующих режимах.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общее материальное исполнение — сталь нержавеющая, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки (двухфerrуловая система), форма фитинга — соединитель прямой. Рабочие среды: жидкости и газы (включая гидравлические масла, теплоносители, воздух, технические и химические растворы). Рабочее давление зависит от диаметра и толщины стенки трубки; для подобных двухфerrуловых фитингов AISI 316 типичные величины составляют порядки сотен бар (ориентировочно 200–400 бар), температурный диапазон при металл‑металл уплотнении широкий — от низких температур до порядка +200…+260 °C в зависимости от трубки и уплотнений.

Экспертные рекомендации по применению

Подбирайте фитинг строго по наружному диаметру и толщине стенки трубки 5/8″; перед монтажом очистите и обезжирьте торец, обеспечьте прямой срез без заусенцев и посадку до упора. Затяжка: сначала затянуть от руки, затем гайку довести до усилия по регламенту производителя; избегайте чрезмерной затяжки и повторного использования деформированных обжимных колец — при демонтаже устанавливайте новые кольца. Контролируйте систему при первом заполнении и после термоциклов на утечки. Для вибронагруженных трасс применяйте опоры и хомуты, во избежание кавитации или коррозии — выбирать AISI 316 при агрессивных средах и учитывать электрическую совместимость материалов.
