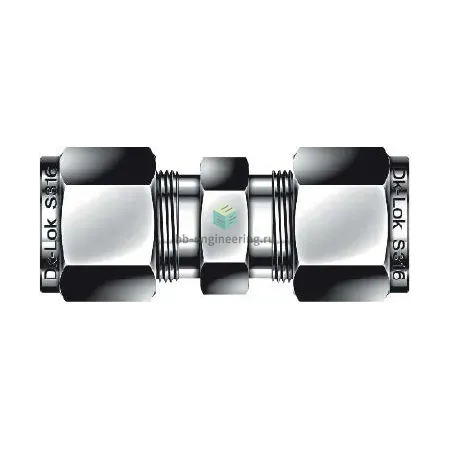

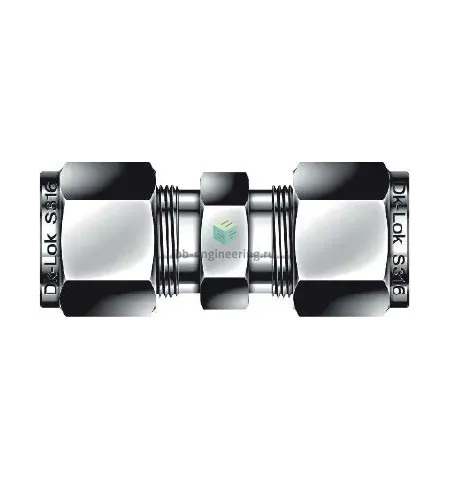

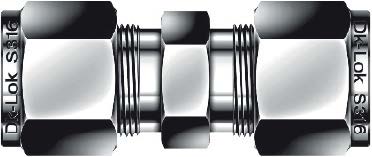

DU-10M-SA DK-Lok - Соединитель прямой обжимной 10 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель DU-10M-SA DK-Lok предназначен для герметичного соединения трубок диаметром 10 мм в системах промышленной автоматизации, газо- и жидкостной арматуры, приборного и аналитического оборудования. Конструкция решает задачи экологически чистых и разборных линий высокого давления: подвод датчиков давления/уровня, межузловые соединения технологических трубопроводов и лабораторных установок. Принцип работы — механическое формирование уплотнения двухкомпонентными обжимными кольцами (фронтальное и тыловое), которые при затягивании гайки пластически деформируются на наружной поверхности трубки и обеспечивают металл-металл или металл-эластомерное уплотнение без применения герметиков.

Ключевые особенности конструкции

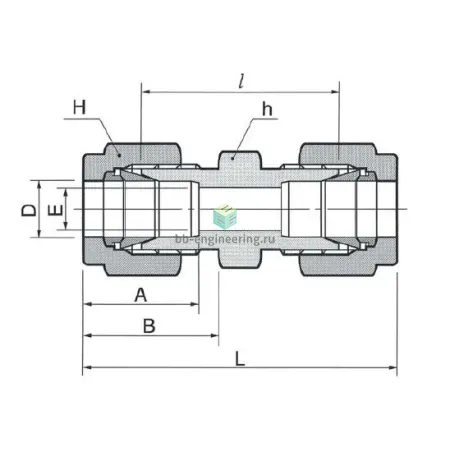

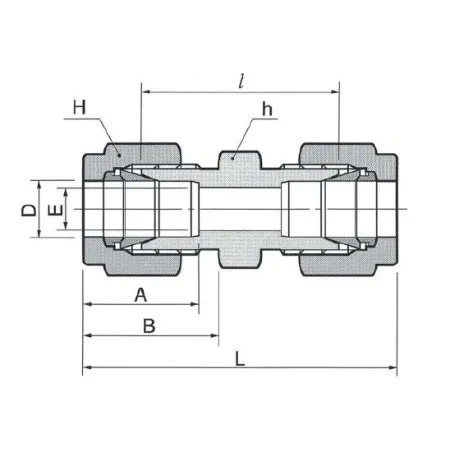

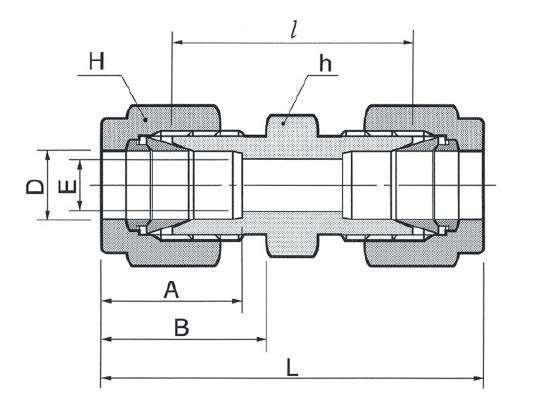

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами (вода, пары, гидравлические масла, инертные и многие химические растворы). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, форма — прямой соединитель. Подключение по трубке 10 мм. Благодаря материалу и конструкции изделие обеспечивает типичные рабочие давления в диапазоне до ≈420 бар (≈6000 psi) в зависимости от качества трубки и условий эксплуатации; рабочая температура ориентировочно от −196 °C до +400 °C с учётом применяемых уплотнений и среды. Тип уплотнения резьбы отсутствует — герметизация реализуется обжимными кольцами.

Экспертные рекомендации по применению

При выборе учитывать соответствие наружного диаметра трубки 10 мм и стенки трубки требованиям DK-Lok; использовать трубки из соответствующей нержавеющей стали для сохранения коррозионной стойкости. Перед монтажом обеспечить чистую и ровную торцовую поверхность, снять фаску и заусенцы, вставить трубку до упора в корпус, затянуть гайку вручную и выполнить контрольный доворот по рекомендациям производителя (обычно порядка 1–1,5 оборота после достижения упора) или по таблице моментов затяжки. Избегать перекоса и перекрута трубки, не допускать повторного многоразового использования обжимных колец без проверки; после монтажа выполнить опрессовку и испытание на герметичность. Для агрессивных сред и критичных температурных режимов сверяться с паспортными данными DK-Lok.
