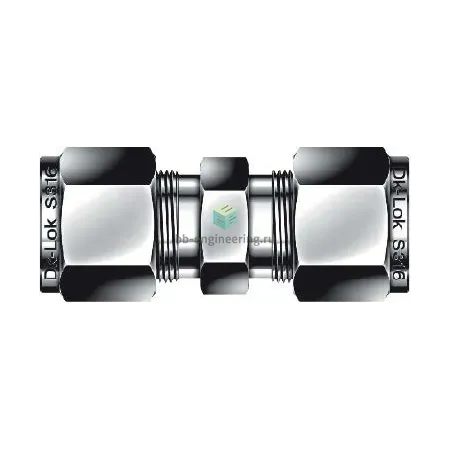

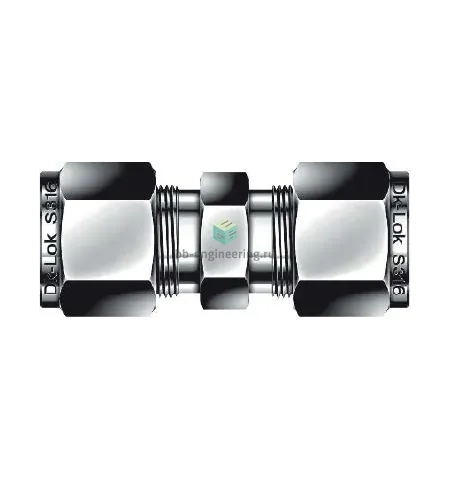

DU-14M-SA DK-Lok - Соединитель прямой обжимной 14 мм, нерж.

Назначение и принцип работы

Соединитель прямой обжимной DU-14M-SA DK-Lok предназначен для неразъёмного соединения трубок Ø14 мм в системах технологической арматуры, приборной трассировке, гидравлике и газовых линиях. Принцип работы — двухобжимная компрессионная система: при затяжке гайки переднее и заднее обжимные кольца деформируются и образуют металлометаллическое уплотнение на наружной поверхности трубки и между корпусом и гайкой, что исключает применение уплотений резьбы и обеспечивает герметичность при повышенных давлениях и в широком температурном диапазоне.

Ключевые особенности конструкции

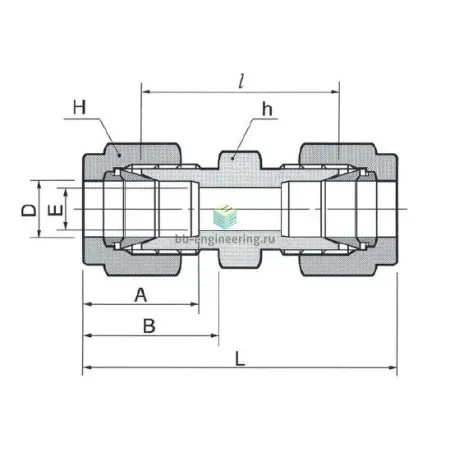

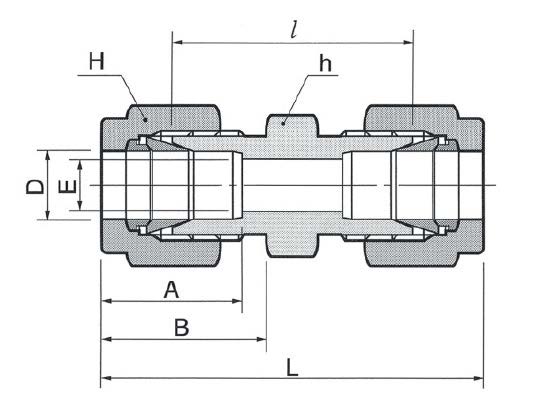

Корпус и силовые элементы изготовлены из нержавеющей стали AISI 316 (материал обобщённо — нержавеющая сталь). Исполнение — прямая муфта с двумя обжимными кольцами и гайкой, подключение под трубку 14 мм. Тип уплотнения резьбы отсутствует, уплотнение достигается деформацией гильз. При корректном подборе трубки и толщины стенки рабочее давление типично до ≈345 бар (≈5000 psi), температурная пригодность металлометаллического узла в широком диапазоне (криогенные значения до ≈+450 °C); если используются уплотнительные вставки — их температурные пределы (например −60…+260 °C) определяют диапазон.

Экспертные рекомендации по применению

Выбирайте трубку Ø14 мм с рекомендованной толщиной стенки по проекту и проверяйте химическую совместимость с AISI 316. Перед сборкой отрежьте и торцуйте трубку под прямым углом, удалите фаску и заусенцы, очистите. Монтаж: заверните гайку вручную до упора, затем докрутите приблизительно 1–1,25 оборота (точные значения по таблице производителя); избегайте недозатяжки (утечки) и перетяжки (повреждение гильз). При повторном демонтаже оценивайте состояние обжимных колец — при сомнениях заменяйте. После установки выполните испытание уплотнения (гидро/пневмопроверка) с учётом коэффициента безопасности.
