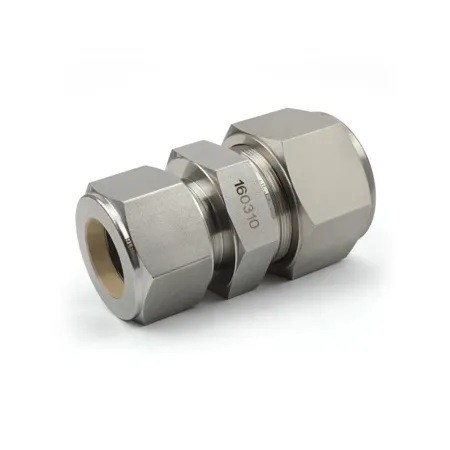

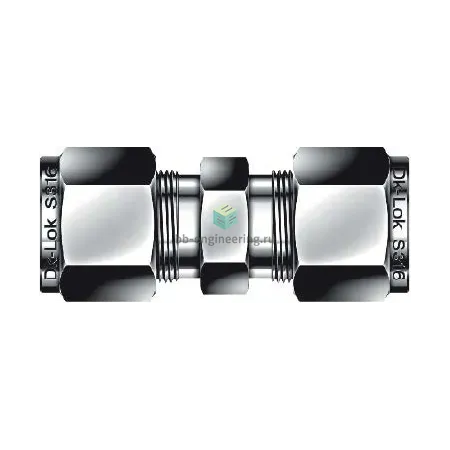

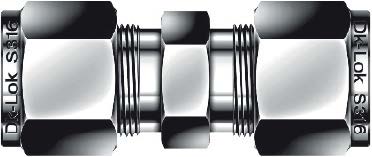

DU-16-SA - Соединитель прямой обжимной 1", нерж.

Назначение и принцип работы

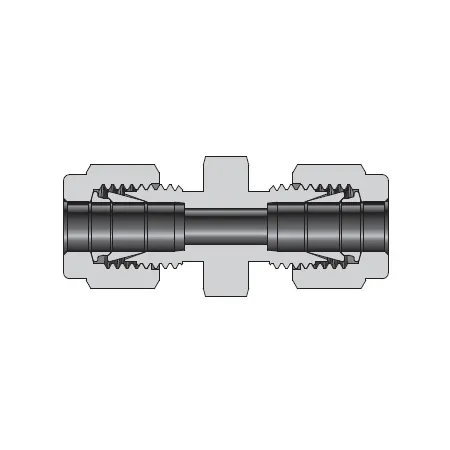

Обжимной прямой соединитель для трубок 1″ предназначен для герметичного присоединения трубопроводной арматуры и контрольно-измерительных приборов в технологических линиях с коррозионно-активными и инертными средами. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение трубки без применения резьбовых уплотнителей: при затяжке гайки переднее и заднее кольца распределяют деформацию по торцу и цилиндрической поверхности трубки, фиксируя её и создавая уплотнительный контакт. Применяется в системах отбора проб, гидравлики низких и средних температур, в газовых магистралях и лабораторных установках.

Ключевые особенности конструкции

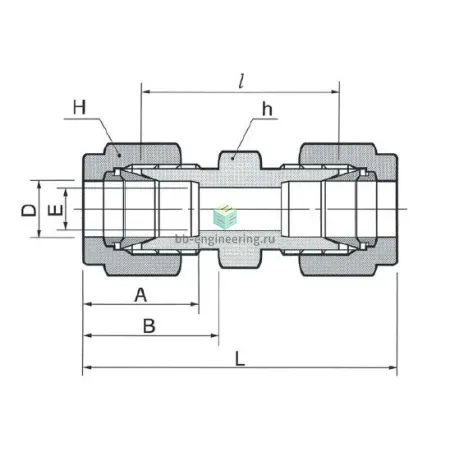

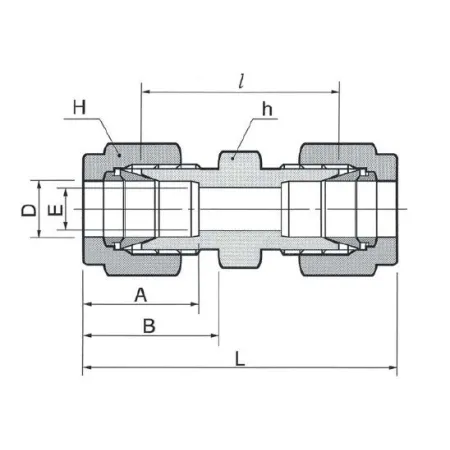

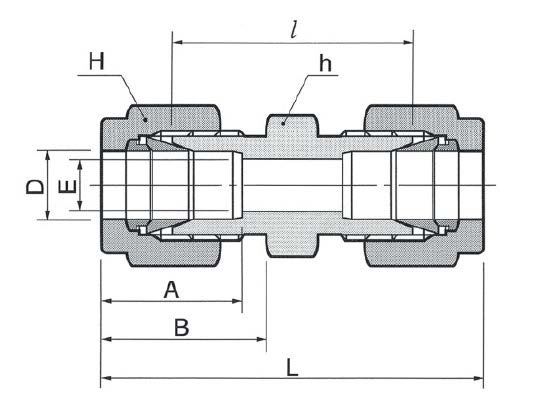

Корпус и элементы — нержавеющая сталь AISI 316, общий материал — нержавеющая сталь; исполнение — прямой соединитель с обжимными двухсоставными кольцами и гайкой. Отсутствие резьбового уплотнения уменьшает риск течи при вибрации. Допускаемые рабочие среды: вода, пар, минеральные масла, природный и технический газ, агрессивные растворы (в рамках совместимости с AISI 316). Типичные пределы эксплуатации: температурный диапазон от примерно −196 °C до +427 °C (в зависимости от используемой трубки и среды); рабочее давление зависит от толщины стенки и диаметра трубки, ориентировочно до нескольких сотен бар — уточнять по справке производителя и паспорту конкретного узла.

Экспертные рекомендации по применению

Подбирать соединитель с учётом внешнего диаметра и толщины стенки трубки 1″ и допустимого рабочего давления системы; перед монтажом убедиться в чистоте торцов трубки и отсутствии заусенцев, использовать рекомендованный динамометрический момент затяжки для AISI 316 во избежание перетяжки. Типичные ошибки: повторная многократная затяжка без замены колец, несоответствие материала трубки и корпуса, использование при превышающих температурных/давленческих режимах без проверки паспорта. Для критичных сред и циклических нагрузок рекомендуется контроль герметичности после монтажа и периодическая ревизия обжимных соединений.
