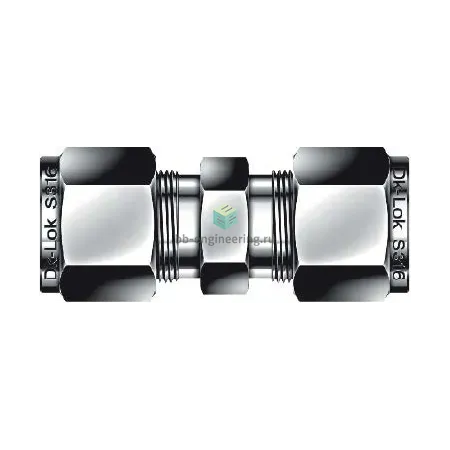

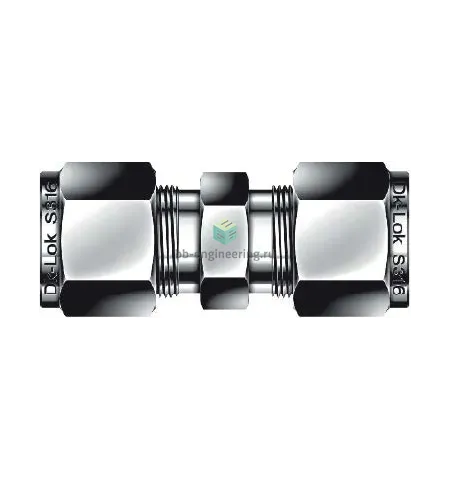

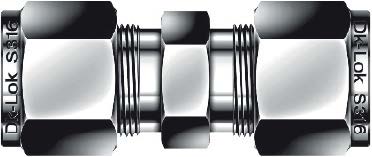

DU-20-SA - Соединитель прямой обжимной 1 1/4", нерж.

Назначение и принцип работы

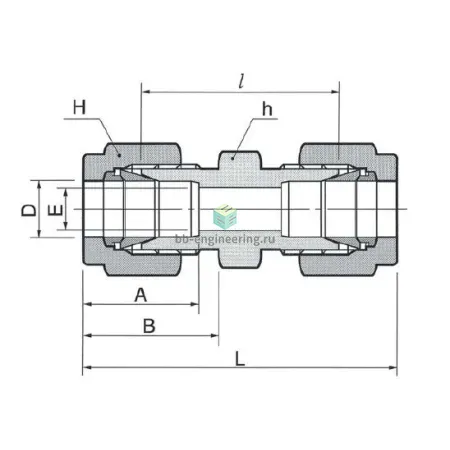

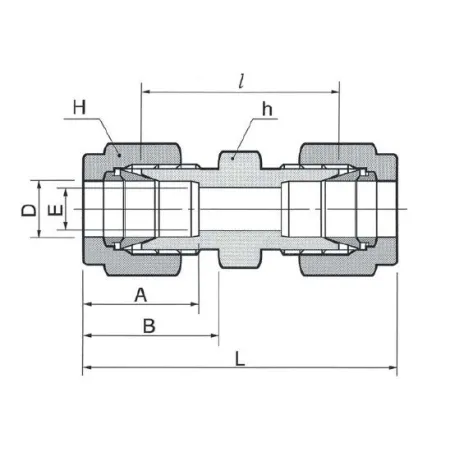

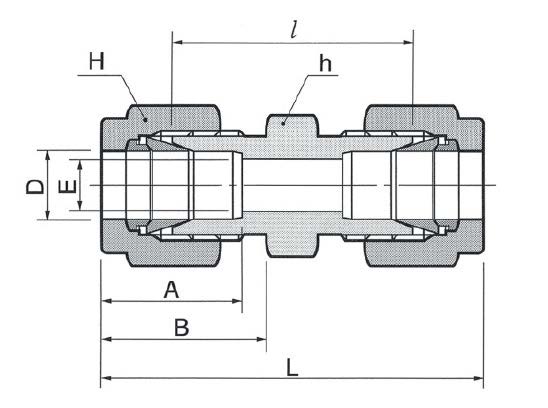

Прямой обжимной соединитель DU-20-SA предназначен для герметичного соединения металлических трубок в системах измерения и управления, гидравлики, технологических магистралей и химических процессов. Соединение выполняется методом механического обжима трубки двумя феррулами и гайкой: при затяжке гайки феррулы деформируются и формируют металл-металл уплотнение вокруг трубки, обеспечивая контактную герметичность на присоединении 1 1/4″. Конструкция обеспечивает устойчивость к циклическим нагрузкам и вибрации при передаче рабочей среды под высоким давлением.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, исполнение — двухферрульный компрессионный фитинг. Отсутствие уплотнений резьбы (тип уплотнения резьбы: -) делает уплотнение металл‑к‑металлу через феррулы основным рабочим барьером. Рекомендуемые среды: инертные и коррозионно-активные газы и жидкости, пар, гидравлические масла; пригоден для нефтегазовой и химической отраслей. Расчетные рабочие параметры зависят от диаметра и толщины стенки трубки; типичная верхняя граница рабочей прочности для подобных обжимных систем — до ≈413 бар (6000 psi) при корректно подобранной трубке; рабочая температура ориентировочно от −196 °C до +350 °C в зависимости от материала трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте диаметры и толщину стенки трубки согласно каталога и требованиям прочности; перед монтажом удалите заусенцы и обеспечьте перпендикулярную торцовую кромку. Монтировать: вставить трубку до упора, затянуть гайку вручную, затем финальная затяжка динамометрическим ключом по таблице моментов производителя. Избегайте перекосов и повторного многократного использования феррул без инспекции — при демонтаже феррулы могут деформироваться и теряют герметичность. Для агрессивных сред применяйте AISI 316 и контролируйте совместимость с рабочей средой и температурными циклами.
